不用表頭指示的晶體三極管hFE測試器

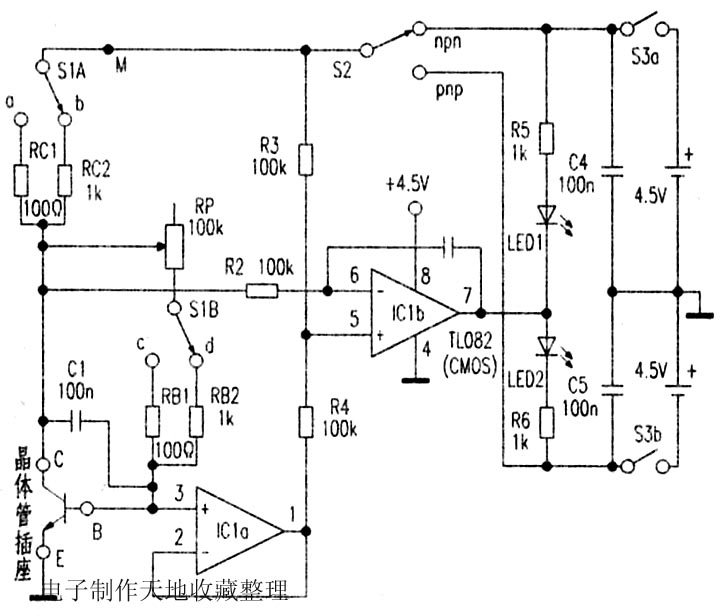

晶體三極管(NPN或PNP型)直流放大倍數hFE是三極管最基本的測量參數。所以，很多數字多用表，均可測試三極管的hFE.這里為讀者介紹一種不用表頭顯示的三極管NPN或PNP型hFE參數測試器，其電路簡單，很適合初學電子技術人員自制，其測試電路如附圖所示。

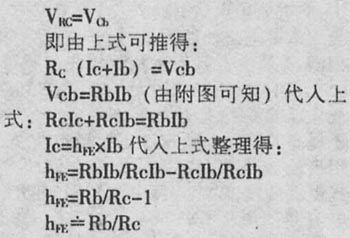

1．電路工作原理 在附圖電路中，把被測三極管(NPN或PNP型)插入晶體管插座上，此時，M點的電壓提供的電流，通過開關S1A經被測臂的集電極電 阻 RC1 或RC2、RP、開關S1B、被測管基極電阻RB1或RB2到B—E形成偏置電流。運放IC1a接成緩沖輸出器(放大倍數等于1)。該緩沖器將被測管的基極電壓轉移到運放IC1b的同相端，此時，IC1b同相端電壓維持在電源分壓和被測管基極電位之間的某個值上。測試時．只需緩慢調節電位器RP，使得RC1(或RC2)上的降壓等于被測管的集電極—基極之間電壓。當該條件滿足時，圖中的一只LED點亮：另一只LED熄滅(由插入的NPN或PNP管決定)，一旦上述條件不滿足，LED熄滅(注意：這里的IC1b處于開環工作狀態的)。 當上述的測試條件滿足時．下述的公式成立：

2．測試方法 該hFE測試器可測NPN型或PNP型兩種三極管，測試時由開關S2按圖所示選擇其三極管的類型。測試hFE的值分兩擋：由開關S1A和S1B同步換擋選擇：當開關S1A、S1B同步置于a，c點時(RC1、RB1為100Ω工作)，此時hFE最大值可達100，反之在b、d點(RC2，RB2為1KΩ)，hFE最大值為1000，測試前，應通過電位器對hFE進行校準。校準方法如下：電位器(100KΩ)應選多圈式的。為了顯示hFE值，制作時，在電位器的軸上安一固定圓盤，在軸頭上用一有箭頭的旋鈕固定上。由上述公式看出hFE正比于Rb(Rc定值)，所以三極管的放大倍數是線性的。為此，可用已知放大倍數(hFE)的三極管進行校準，再在圓盤上刻度hFE的值，即可將來知三極管放在插座上進行測試。測試時，按上述方法，轉動RP，只要LED1(對應NPN型管)或LED2(對應PNP型管)由亮到滅時，電位器旋鈕箭頭指示值即為該三極管的hFE值。

在測試中，對NPN型管，如果電位器初選電阻值太大時，LED1將會恒亮；太小時，LED2將會恒亮。對PNP型管，上述現象剛好相反。所以靜態時(即未加三極管)，電位器旋鈕應在適當的中間位置為好。
