易于使用的電子電路設計指南，用于設計公共發射極晶體管放大器級的電子電路設計，顯示電子元件值的計算。

普通發射極放大器應用廣泛，其電子電路設計相對簡單。

有一些簡單的計算可以與簡單的設計流程相結合，以給出可靠的結果。在共發射極放大器設計中采用首選元件值非常容易。

共發射極放大器有幾種變體，這些變體可以很容易地在設計中容納。常見發射極放大器設計的最基本形式是簡單的邏輯緩沖器/輸出，由一個晶體管和幾個電阻組成。這可以添加一些額外的元件，使其成為具有直流偏置和發射極旁路電阻的交流耦合放大器。

簡單的邏輯共發射極放大器設計

這種非常簡單的邏輯緩沖器或共發射極放大器設計設計與任何設計一樣簡單。

電路設計顯示了帶有輸入電阻和集電極電阻的晶體管。輸入電阻用于限制流入基極的電流，集電極電阻用于在輸出端產生該電壓。

當輸入端出現邏輯高電平時，電流流過R1并流入基極。這會導致晶體管接通。反過來，集電極上的電壓幾乎降至零，所有電壓都產生于電阻R1兩端。

可以看出，存在相位反轉。對于高輸入電壓，輸出為低電平，即通信

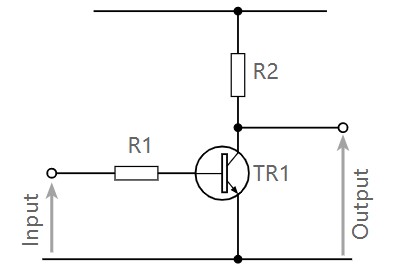

基本共發射極晶體管放大器的電路 - 此版本通常與邏輯電路一起用作簡單的開關。

用作邏輯IC緩沖器的共發射極放大器非常容易設計。

雖然不是設計舞臺的唯一方法，但可以使用以下分步指南。

選擇晶體管： 晶體管(圖中標記為TR1)的選擇取決于許多因素：

預計功耗。

所需的開關速度 - 對于開關應用，請選擇開關晶體管，而不是另一種形式的具有高帶寬 ft.

需要電流增益。

需要電流能力。

集電極發射極電壓。

計算集電極電阻： 隨著晶體管類型的選擇，是確定其他電子元件的值所必需的。集電極電阻R2的確定是通過確定流過電阻所需的電流來實現的。這將取決于電路需要提供的電流等元素。也可能是需要一個與集電極電阻串聯的LED指示燈。應確定電流以提供所需的光輸出。電阻的值可以使用歐姆定律來確定，知道流過電阻器的電流和電阻器兩端的電壓。

確定基極電阻值： 基極電流是集電極電流除以β或hfe的值，兩者幾乎相同。確保有足夠的電流驅動使晶體管導通以獲得最低的β值，即使在β值較低的低溫下也是如此。應注意不要將過多的電流驅動到基極，因為需要去除多余的存儲電荷，因此開關可能需要更長的時間。

重新評估初始假設： 一旦設計被競爭，有必要重新評估一些初始決策和估計，以防最終設計發生任何變化。

簡單的交流耦合共發射極放大器設計

交流耦合共發射極放大器電路的基本電路的電子電路設計如下。

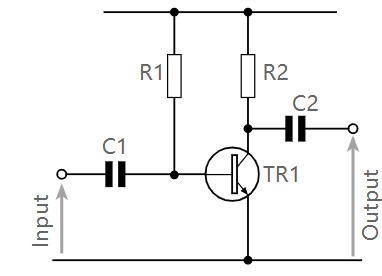

具有單基極偏置電阻的基本共發射極晶體管放大器電路

該電路未被廣泛使用，因為由于遇到的β值的變化，很難定義電路的確切工作點。

可以使用下面顯示的分步過程：

選擇晶體管： 晶體管的選擇將取決于各種因素，包括預期的功耗、集電極發射極電壓、帶寬等。

選擇集電極電阻： 應選擇該值，使集電極位于所需電流的電源軌的一半左右。電阻值可以簡單地使用歐姆定律來確定。應選擇電流值以給出下一階段可接受的電阻/輸出阻抗。

選擇基極電阻器： 使用晶體管的β圖，確定基極電流。然后使用歐姆定律和電源電壓的知識以及基極將高于地電位0.5V(對于硅)的事實，計算電阻。

計算去耦電容： 利用輸入和輸出阻抗的知識，確定電容器的值，使其等于最低使用頻率下的阻抗。(Xc = 2π f C，其中 C 以法拉為單位，頻率以 Hz 為單位)。

重新審視計算： 重新審視所有計算和假設，以確保它們在電路發展方式下仍然有效。

全面的交流耦合共發射極放大器設計

通過在公共發射極電路設計中加入一些額外的元件，可以提供更好的增益水平，并提高直流溫度穩定性。

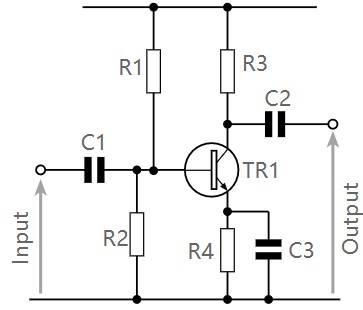

基本共發射極晶體管放大器的電路

常見的發射極放大器設計相對簡單。以下設計流程可以作為基礎。

選擇晶體管： 和以前一樣，應根據預期的性能要求選擇晶體管類型。

計算集電極電阻： 有必要確定充分驅動下一級所需的電流。了解電阻器所需的電流后，選擇大約為電源電壓一半的集電極電壓，以實現信號上下的相等偏移。這將使用歐姆定律定義電阻值。

計算發射極電阻： 通常，發射極電壓選擇約1伏或軌值的10%左右的電壓。這為電路提供了良好的直流穩定性。根據集電極電流(實際上與發射極電流相同)和發射極電壓的知識來計算電阻。

確定基極電流： 可以通過將集電極電流除以β(或本質上相同的hfe)來確定基極電流。如果指定了β的范圍，請謹慎行事。

確定基電壓： 這很容易計算，因為基極電壓只是發射極電壓加上基極發射極結電壓。硅的電壓為 0.6 伏，鍺晶體管的電壓為 0.2 伏。

確定基極電阻值： 假設流過鏈R1 + R2的電流約為所需基極電流的十倍。然后選擇正確的電阻比例，以提供基極所需的電壓。

發射極旁路電容： 發射極電阻兩端不帶電容的電路增益約為R3/R4。為了增加交流信號的增益，增加了發射極電阻旁路電容C3。這應該計算為在最低工作頻率下具有等于R4的電抗。

確定輸入電容值： 輸入電容的值應等于輸入電路在最低頻率下的電阻，以在此頻率下下降-3dB。電路的總阻抗將是R3的β倍加上電路外部的任何電阻，即源阻抗。外部電阻通常被忽略，因為這可能不會對電路產生過度影響。

確定輸出電容值： 同樣，輸出電容通常選擇等于最低工作頻率下的電路電阻。電路電阻是發射極跟隨器的輸出電阻加上負載的電阻，即跟隨電路。

重新評估假設： 根據電路的發展方式，重新評估任何電路假設，以確保它們仍然有效。晶體管選擇、電流消耗值等方面

通過將電阻(R5)與C3串聯，可以為更高頻率信號的級獲得更明確的增益。對于低電壓增益值，這可以通過簡單關系A來確定v = R3 / R5。

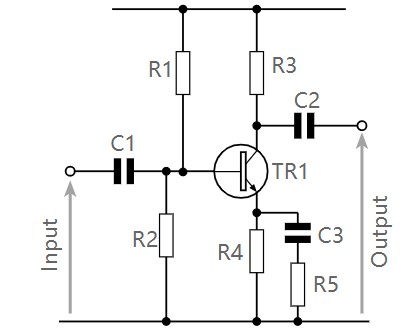

基本共發射極晶體管放大器的電路，在電容器旁路路徑中帶有額外的發射極電阻

通過一些練習，共發射極晶體管放大器設計中的各個階段成為第二天性，并且可以很容易地進行。晶體管的選擇也可以更容易地進行。如上所述，在開關應用中使用開關晶體管非常重要 - 即使是具有高ft或截止值的晶體管也不會像適當的開關晶體管那樣好。
