一、三極管的定義

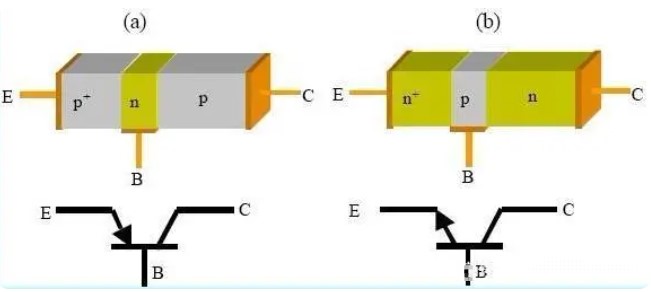

三極管一種控制電流的半導體器件(也稱半導體三極管、雙極型三極管、晶體三極管)。其屬于半導體主動元件中的分立器件，能以基極電流微小的變化量來控制集電極電流較大的變化量。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種。

二、三極管的結構

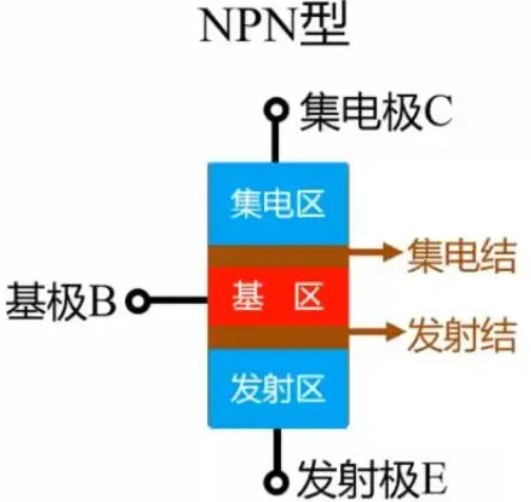

以NPN型為例，三極管的結構特點可以概括為三極、三區、兩結。從三片半導體各引出一個引腳，就是三極，中間為基極B，兩邊分別為集電極C和發射極。

對于NPN管，它是由2塊N型半導體中間夾著一塊P型半導體所組成，發射區與基區之間形成的PN結稱為發射結，而集電區與基區形成的PN結稱為集電結，三條引線分別稱為發射極e (Emitter)、基極b (Base)和集電極c (Collector)。

三、三極管的檢測方法

用萬用表R×100或RX1k擋測量。對于NPN型管，將黑表筆接基極，紅表筆分別接集電極和發射極，測兩個PN結正向電阻值應為幾百歐或幾千歐。然后將表筆對調，測兩個PN結反向電阻值，應為幾十歐或幾百千歐以上。再測集電極和發射極之間的電阻值，表筆對調再測一次，兩次阻值都應在幾十干歐以上，這樣的三極管是好的。

對于PNP型三極管，檢測方法與上述基本相同，但應將紅表筆接基極。在測量過程中如果發現PN結正反向電阻為無窮大，則說明管子內部斷路;如PN結反向電阻為零或集電極與發射極之間電阻為零，說明三極管擊穿或短路;如PN結正反向電阻相差不大，集電極與發射極之間電阻很小，說明三極管已損壞。
