晶體管電子濾波器

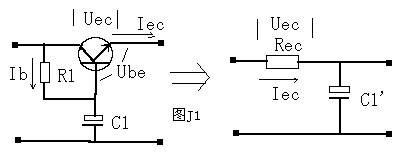

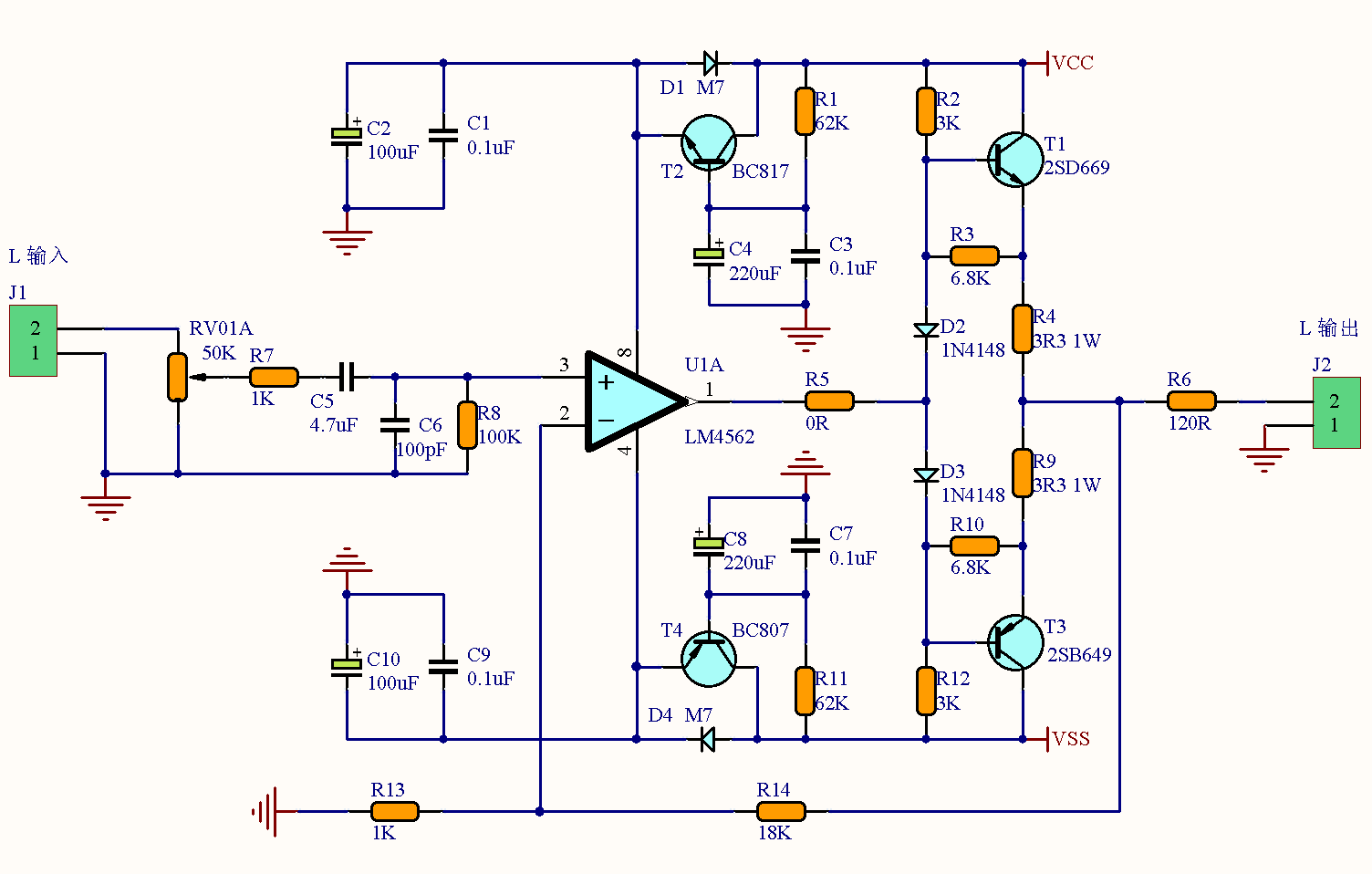

在很多電子電路中,特別是一些小信號放大電路,其電源往往會加入一級晶體管電子濾波器,其電路結構如圖J1,設圖的右邊是一個與電子濾波效果一樣的普通RC濾波電路,則它們有以下關系:

圖的左邊

Uec=Ib*R1+Ueb=Ib*R1

因?yàn)镮ec=β*Ib (β為晶體管的直流放大系數)

所以有Uec=(Iec/β)*R1

圖的右邊Uec=Rec*Iec 由于左右圖互相等效所以有

Rec*Iec=(Iec/β)*R1得Rec=R1/β

兩濾波器的濾波性能一般用R與C的乘積來衡量,所以有:

R1*C1=Rec*C1 =(R1/β)*C1

C1=C1 /β

由上式可知,電子濾波器所需的電容C1比一般RC濾波器所需電容少β倍.打個比方設晶體管的直流放大系數β=100,如果用一般RC濾波器所需電容容量為1000μF,如采用電子濾波器那么電容只需要10μF就滿足要求了

一些較高檔次的擴音機的前置和收音頭，對電源的濾波要求非常高，從揚聲器里不能聽到一點交流聲。這里介紹一種電路簡單，效果優異的電子濾波器，它使用較小電容就能達到幾乎完全消除交流聲的目的。

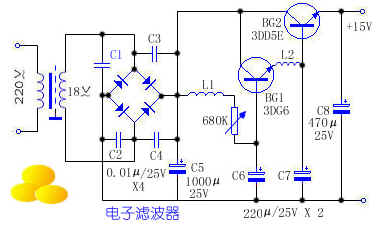

原理見圖。BG1和BG2組成復合管，該電路與其它電路不同的地方主要是把濾波元件加在了復合管的基極。由于復合管的放大系數β=β1·β2，因而從BG2發射極取得的濾波效果就是L1和C6的β1倍，相當于在電路中加入了大電容和大電感，電路中大部分交流聲則被抑制；由于又加入了L2和C7，它們的濾波效果又被BG2擴大了β2倍，進一步濾去殘余交流聲。把電感加在復合管基極的另一個優點是：基極電流較小，可以用很細的銅線繞制。該電路的L1和L2是用0.15mm左右的銅線在1/4W100K的電阻上亂繞200匝。
