晶體管并用三極管做一個簡易觸摸開關圖解

Audion是一種三極真空管，有三個接頭：陽極（Anode）、陰極（Cathode）和控制柵（control grid）。當電流通過燈絲（陰極）時會將之加熱，使得燈絲放出電子流。帶負電的電子會被Audion正極板（陽極）吸引。德富雷斯特的創舉便是在燈絲與正極板之間加入以電線做成的控制柵，會隨電壓大小而改變帶負電荷的多寡。當訊號通過柵格的強度改變，就能控制燈絲與正極之間通過的電子數。這就是真空管放大器放大訊號的原理──可以用較小的訊號來控制較大的電壓！

從真空管到晶體管

當工程師發現放大器有多好用后，就立刻將之運用到無線電、電話系統、科學儀器上等許多設備上。在接下來的五十年里，有上千萬甚至上億支真空管被生產出來。然而，真空管有著許多缺點──又大、又貴、又燙。

因此，到了1945年，美國的貝爾實驗室集結了一群科學家，希望能找到能替代真空管的方案。這個研究團隊后來發明出了另一種放大器，也就是晶體管。和真空管相同，使用硅制作的固態晶體管放大器也有三個部分。中間部分的電流能控制上部分和下部分之間更大的電流。現代的放大器使用集成電路制作，在一個電子元件中就包含了大量的晶體管。

以放大器制作的觸摸開關

在這一期中，我們要使用由李?德富雷斯特做為先驅的電子放大器，打造一個觸摸開關。我們會使用一對簡單的固態晶體管（其實原則上，德富雷斯特的三極真空管也可以用在這個制作中）來放大流過你指尖的微小電流。

你的身體具有相當?shù)碾娮瑁虼四銢]辦法直接用手抓住兩條電線，接上低電壓（6伏特）直流電源來形成足夠?qū)ED點亮的電流。盡管如此，那并不表示完全沒有電流通過，只是因為你的皮膚有電阻（大約100,000歐姆，隨皮膚的清潔與干燥程度而有所變化），所以通過身體的電流非常微小。不過，如果這樣微小的電流可以被偵測到，并透過放大器放大，那你就可以用手指當作開關來點亮LED或打開蜂鳴器。

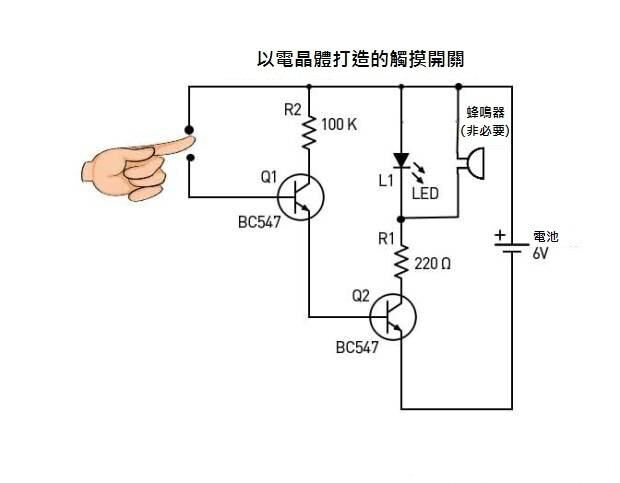

請參考上面的電路圖來組裝你的觸摸開關。如果你用的是 免焊面包板，這個制作就相對簡單，只要參考這里的圖片就好。或者你也可以直接將元件焊接在一起。

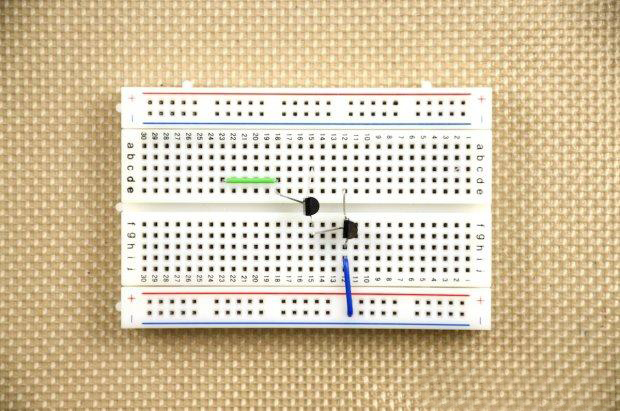

1. 首先，請確定LED的正極，通常是比較長的那根接腳。2. 將晶體管拿起來，平的面朝向你，腳朝下，左邊那支接腳是集極（collector）、中間那支接腳是基極、右邊那支接腳則是射極（emitter）。3. 將第一晶體管射極接上第二晶體管的基極，并將第二晶體管射極接上面包板負極軌，第一晶體管基極用跳線接到面包板上沒有用到的一排上（見下圖）。

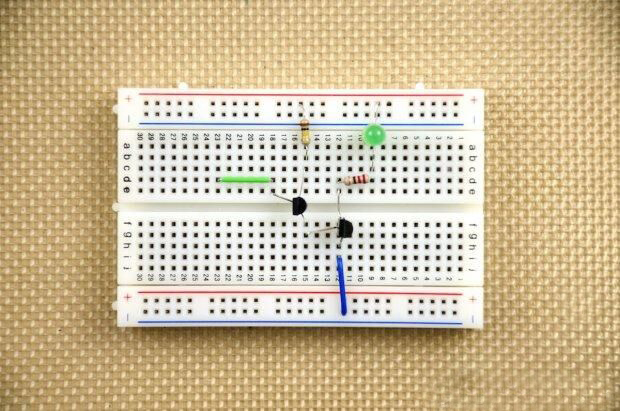

4. 在第一晶體管集極與面包板正極軌之間加上100kΩ電阻。將LED正極接到面包板正極軌，然后，請在LED負極和第二晶體管集極之間加上220Ω電阻（見下圖）。

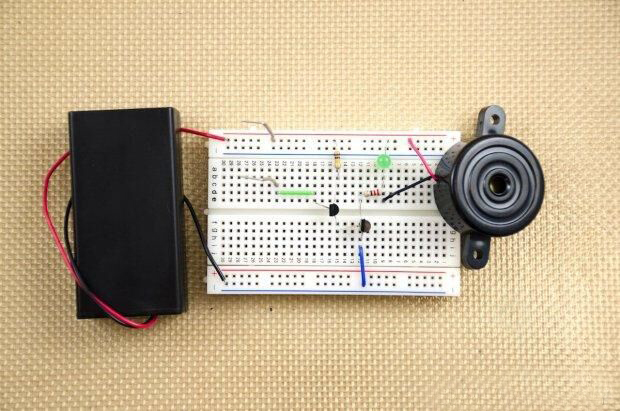

5.接著，請將2條跳線垂直放在面包板上來打造觸摸開關。一條放在面包版正極軌，另一條垂直跳線接到第一晶體管基極上面的小跳在線。你也可以將LED與蜂鳴器并聯。最后，將6V電池座連接至面包版的正極軌與負極軌上（如下圖）。

放大吧！

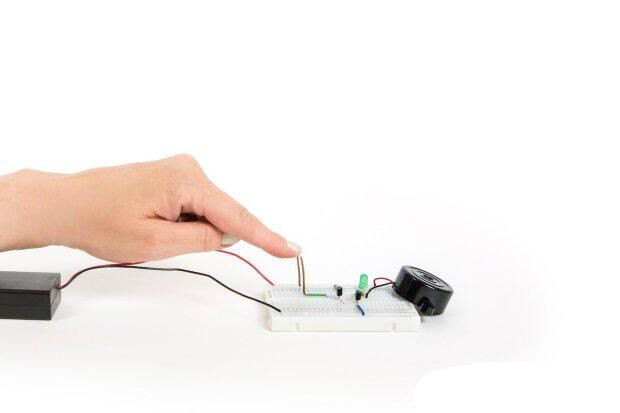

在這個電路中，放大器彼此串聯放大訊號，將原本的電流放大了幾百倍。當你同時按住連接6V電軌的裸線和連接100K電阻的晶體管基極時，微小的電流會從電池流過你的手指，再流到晶體管基極。

電流先由第一晶體管放大，接著再由第二晶體管放大，最后足夠?qū)ED點亮并讓蜂鳴器響起。恭喜你，你完成了你的自制電流放大觸摸開關了！
