恒流二極管要要怎么檢測

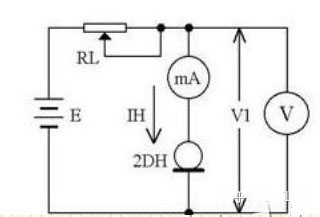

檢測恒流二極管的電路如圖所示。E是可調直流電源，向恒流二極管提供工作電壓VI。用直流毫安表測量恒定電流IH，同時用一塊直流電壓表監測工作電壓VI。當VI從Vs一直上升到V（BO）時，IH應保持恒定。電路中的RL為負載電阻。

實際測量一只2DH04C型恒流二極管，其標稱恒定電流IH==0.4mA，正向擊穿電壓V（BO）=70V。采用如圖三所示電路，由HT-1714C型直流穩壓電源代替E，提供0～30V的工作電壓。將兩塊500型萬用表分別撥到直流1mA擋和2.5V（或10V、50V擋），測量IH與VI值。RL選用10k歐電位器。首先把RL調至零歐，然后改變E值，可測得其特性參數。

從實測數據可以得到，當VI≥1.5V時管子進入恒流區，IH=0.34～0.36mA，因此該管子的起始電壓VS=1.5V。當VI=1.5～15V時，IH恒定不變；當VI=1.5～30V時，IH最多只增加0.02mA，變化率小于5.9%。

然后將RL從零歐調至10k歐，重復上述試驗。在VI=1.5～30V的范圍內，IH=0.34±0.03mA，變化率△IH/IH《8.9%。由此證明被測恒流二極管的恒流特性良好，在滿足RL《ZH之條件下，IH基本不隨負載而變化。

測量注意事項：

（1）測量恒流二極管時極性不得接反，否則起不到恒流作用，并且還容易燒毀管子。

（2）由恒流二極管組成電路時，必須使R<

（3）恒流二極管的正向擊穿電壓V（B0）一般為30~100V。利用兆歐表與直流電壓表能夠測量V（BO）值。具體方法是將恒流二極管的正、負極分別接兆歐表的E、L接線柱。然后按額定轉速搖動兆歐表的手柄，使恒流二極管處于正向軟擊穿狀態，借助于直流電壓表即可讀出V（BO）值。兆歐表的輸出電壓雖然可達幾百至幾千伏，但其內阻很高，因此輸出電流很小，不會損壞管子。一旦被測管子正向擊穿，兆歐表的輸出電壓就被鉗位于擊穿電壓上。用此法實測上例中的ZDH04C，V（BO）=72V，比規定值（70V）略高-點。測量時管子極性亦不得接反
