2020-10-07 瀏覽：-二極管三相橋式整流電路知識分析
當需要更大功率時，應采用三相整流電路（三相橋式或三相半波整流），這樣既可保證三相供電系統的對稱平衡，又有獲得脈動較小的直流輸出。

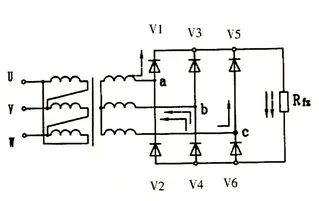

三相橋式整流電路由六個整流二極管和一個三相整流變壓器組成，如下右圖所示。三相變壓器原邊常接成三角形，副邊接成星型。

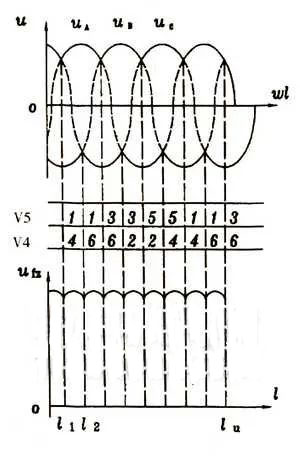

變壓器副邊三相電壓UA、UB、UC按正弦規律變化，相位互差120度（三相橋式整流電阻負載時UL波形如下右圖所示）。
這一整流電路的特點是在任何時刻都只有一組兩只二極管導通，使電流由電位最高的相出發，經V1、V3、V5的某一個，流經負載。再由V2、V4、V6中的某一個流回電位最低的相，而其它二極管此時都截止。例如，在0～t時間段，uC最高，uB最低，則由C→V5→Rfz→V4→b；而t1～t2期間uA最高，uB最低，則電流路徑為a→V1→Rfz→V4→b；以此類推，則可得出各個不同時刻二極管的導通次序及負載上電壓（為兩相電壓之間的線電壓）波形。
經數學分析可知，三相橋式整流電路負載電壓，電流平均值為：
由于是六個二極管分為三組輪流導通截止，因此，流過每個二極管的平均電流為Iv=1/3*IfZ每個二極管所承受的最大反向電壓是變壓器副邊線電壓（√3*U2）的最大值，即：
