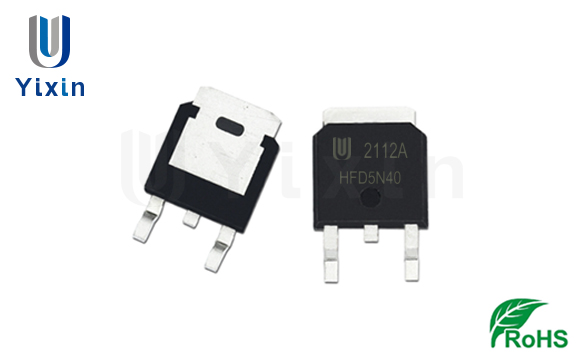

HFD5N40,TO-252,中文參數,規格書 - 場效應MOS管 - 壹芯微

HFD5N40中文參數,HFD5N40封裝引腳圖,HFD5N40數據手冊,MOS管選型替代(生產廠家)

特性

· 原創新設計

· 卓越的雪崩堅固技術

· 強大的柵極氧化技術

· 極低的固有電容

· 優良的開關特性

· 無與倫比的柵極電荷：13 nC（典型值）

· 擴展安全操作區

· 降低 RDS(ON) ? 7\S #9GS=10V

· 100% 雪崩測試

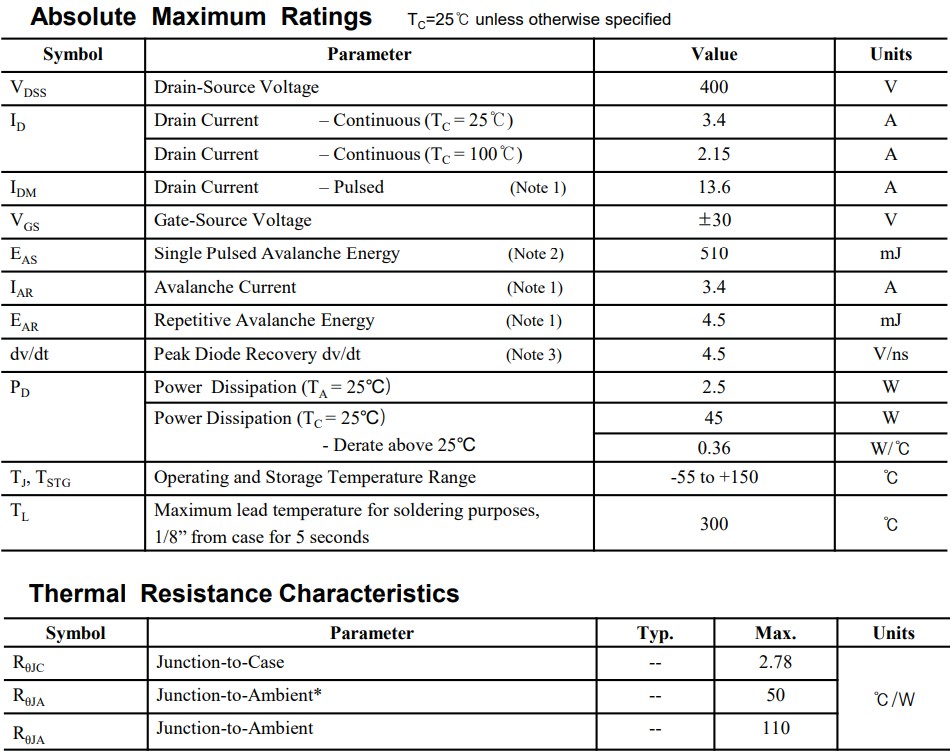

絕對最大額定值（TC=25°C，除非另有說明）

漏源電壓(VDSS)：400V

柵源電壓(VGSS)：±30V

雪崩電流(IAR)：3.4A

漏極電流-連續(TJ=25°C)(ID)：3.4A

漏極電流-連續(TJ=100°C)(ID)：2.15A

漏極電流-脈沖(IDM)：13.6A

單脈沖雪崩能量(EAS)：510mJ

重復雪崩能量(EAR)：4.5mJ

二極管恢復峰值(dv/dt)：4.5V/ns

功耗(TC=25°C)(PD)：2.5W

功耗(TC=25°C以上)(PD)：0.36W

工作與貯存溫度范圍(TJ,TSTG)：-55~+150°С

熱阻-結到外殼(RθJC)：2.78°C/W

熱阻-結到環境(RθJA)*：50°C/W

熱阻-結到環境(RθJA)：110°C/W

焊接的最高引線溫度(TL)：300°С

絕對最大額定值

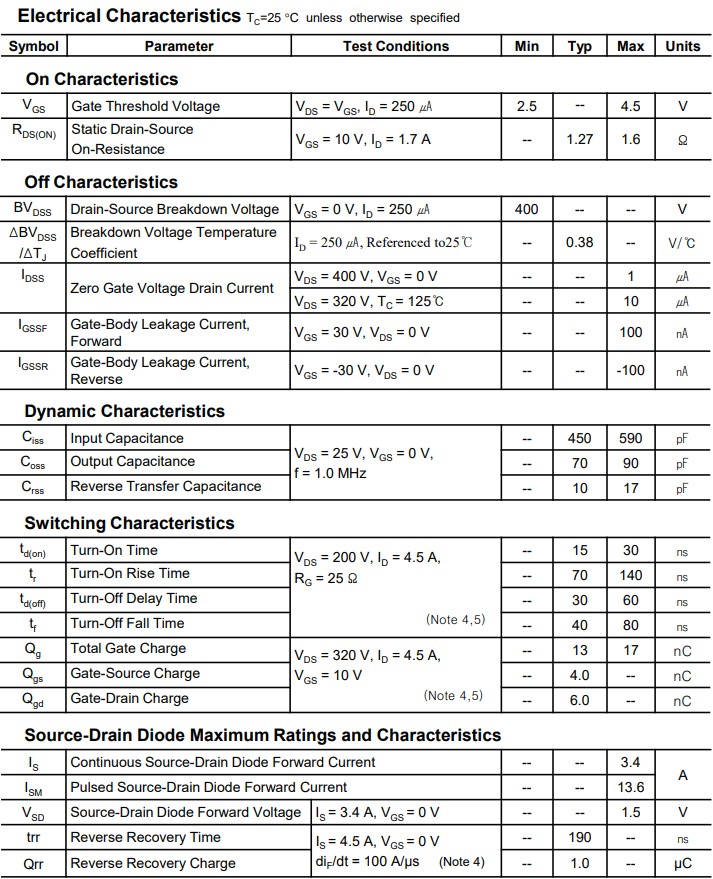

電氣特性

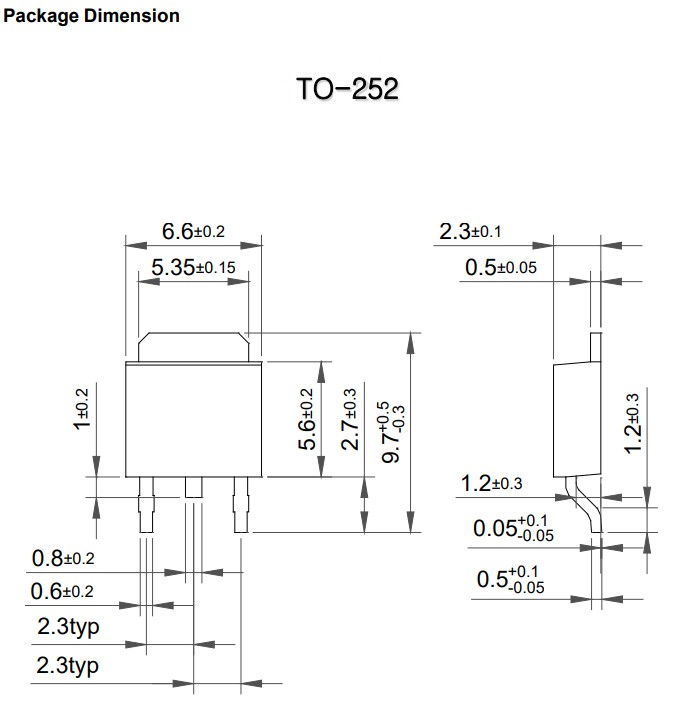

TO-252封裝

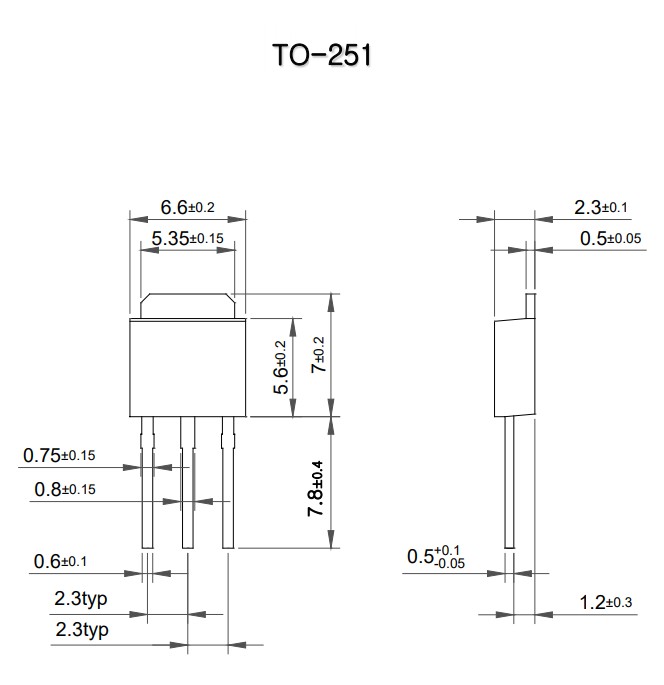

TO-251封裝
