復位電路是一種用來使電路恢復到起始狀態的電路設備，它的操作原理與計算器有著異曲同工之妙，只是啟動原理和手段有所不同。復位電路，就是利用它把電路恢復到起始狀態。就像計算器的清零按鈕的作用一樣，以便回到原始狀態，重新進行計算。接下來，為大家詳細說下復位電路怎么復位和復位電路的三種方式。

一、復位電路怎么復位

單片機在啟動時都需要復位，以使CPU及系統各部件處于確定的初始狀態，并從初態開始工作。89系列單片機的復位信號是從RST引腳輸入到芯片內的施密特觸發器中的。當系統處于正常工作狀態時，且振蕩器穩定后，如果RST引腳上有一個高電平并維持2個機器周期(24個振蕩周期)以上，則CPU就可以響應并將系統復位。

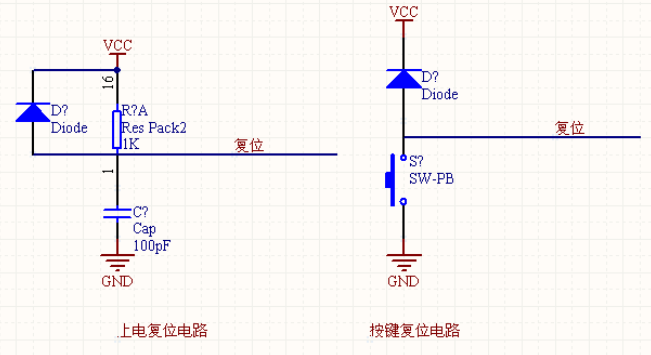

復位電路怎么復位

二、復位電路的三種方式

1、手動按鈕復位

手動按鈕復位需要人為在復位輸入端RST上加入高電平（圖1）。一般采用的辦法是在RST端和正電源Vcc之間接一個按鈕。當人為按下按鈕時，則Vcc的+5V電平就會直接加到RST端。手動按鈕復位的電路如所示。由于人的動作再快也會使按鈕保持接通達數十毫秒，所以，完全能夠滿足復位的時間要求。

2、上電復位

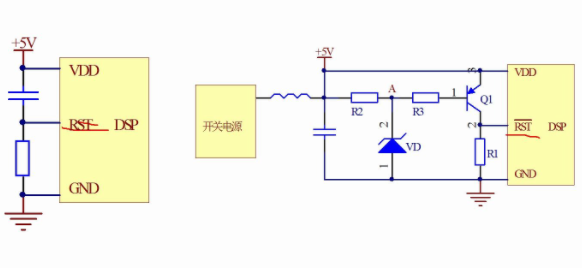

AT89C51的上電復位電路如圖2所示，只要在RST復位輸入引腳上接一電容至Vcc端，下接一個電阻到地即可。對于CMOS型單片機，由于在RST端內部有一個下拉電阻，故可將外部電阻去掉，而將外接電容減至1uF。上電復位的工作過程是在加電時，復位電路通過電容加給RST端一個短暫的高電平信號，此高電平信號隨著Vcc對電容的充電過程而逐漸回落，即RST端的高電平持續時間取決于電容的充電時間。

為了保證系統能夠可靠地復位，RST端的高電平信號必須維持足夠長的時間。上電時，Vcc的上升時間約為10ms，而振蕩器的起振時間取決于振蕩頻率，如晶振頻率為10MHz，起振時間為1ms；晶振頻率為1MHz，起振時間則為10ms。在圖2的復位電路中，當Vcc掉電時，必然會使RST端電壓迅速下降到0V以下，但是，由于內部電路的限制作用，這個負電壓將不會對器件產生損害。另外，在復位期間，端口引腳處于隨機狀態，復位后，系統將端口置為全“l”態。如果系統在上電時得不到有效的復位，則程序計數器PC將得不到一個合適的初值，因此，CPU可能會從一個未被定義的位置開始執行程序。

3、積分型上電復位

常用的上電或開關復位電路如圖3所示。上電后，由于電容C3的充電和反相門的作用，使RST持續一段時間的高電平。當單片機已在運行當中時，按下復位鍵K后松開，也能使RST為一段時間的高電平，從而實現上電或開關復位的操作。

根據實際操作的經驗，下面給出這種復位電路的電容、電阻參考值。

C=1uF，Rl=lk，R2=10k
