對于包含電容和電感及電阻元件的無源一端口網絡，其端口可能呈現容性、感性及電阻性，當電路端口的電壓U和電流I，出現同相位，電路呈電阻性時。稱之為諧振現象，這樣的電路，稱之為諧振電路。

目錄

1.諧振電路工作原理

2.諧振電路的特點

3.諧振電路的作用

1.諧振電路工作原理

在具有電阻R、電感L和電容C元件的交流電路中，電路兩端的電壓與其中電流相位一般是不同的。如果調節電路元件（L或C）的參數或電源頻率，可以使它們相位相同，整個電路呈現為純電阻性。電路達到這種狀態稱之為諧振。在諧振狀態下，電路的總阻抗達到極值或近似達到極值。研究諧振的目的就是要認識這種客觀現象，并在科學和應用技術上充分利用諧振的特征，同時又要預防它所產生的危害。按電路聯接的不同，有串聯諧振和并聯諧振兩種。

諧振電路在無線電技術、廣播電視技術中有著廣泛的應用。各種無線電裝置、設備、測量儀器等都不可缺少諧振電路。這種電路的顯著特點就是它具有選頻能力，它可以將有用的頻率成分保留下來，而將無用的頻率成分濾除，比如收音機、電視機。收音機的天線會同時接收多個電臺發射的不同載波的廣播節目，而我們收聽時，必須在這眾多廣播節目中選出我們所要接收的那一套廣播節目，這就是選頻(選臺)。改變諧振電路的諧振頻率，使其諧振在所需要接收臺的載頻上，從而選擇出所接收臺的廣播信號，而濾除掉除此之外的其他臺及外來的無用信號，這就完成了選臺。電視機的選臺也是如此。

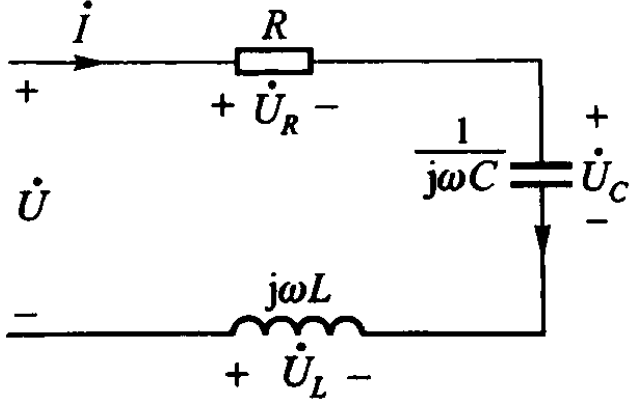

諧振電路工作原理

2.諧振電路的特點

簡諧振動：其動力學方程式是F=-kx。 諧振的現象是電流增大和電壓減小，越接近諧振中心，電流表電壓表功率表轉動變化快，但是和短路的區別是不會出現零序量。

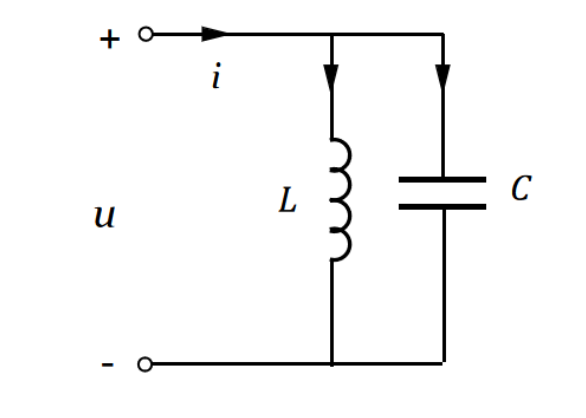

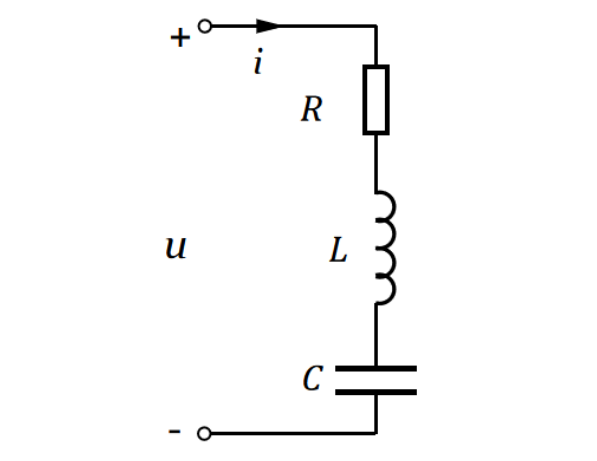

諧振電路的特點

3.諧振電路的作用

諧振電路在電子技術中的應用是非常廣泛的。由于它對頻率具有選擇性，在發送和接收設備中常作為高頻和中頻放大器的負載；諧振電路是振蕩器的重要組成部分；諧振電路在電子電路中作吸收回路，用以濾除干擾信號等。

信號的選擇

 收音機輸入回路某AM收音機的輸入回路電路如圖6-16所示。電路中，L1為收音機輸入回路的接收天線，L2、C為諧振電路組成收音機選頻電路，L3將選擇出來的電臺信號送到收音機接收電路。

收音機天線接收來自空中不同電臺發射的電磁波，調節C使L2、C諧振于某一所需電臺的載波頻率上，此時L2上流過最大電流，將這一電臺信號選出。調節C使L2、C諧振在不同電臺的載波頻率上，就可接收不同電臺的節目。

信號的濾波

 電視機中頻抑制電路電視機經高頻調諧器混頻后輸出38MHz的中頻信號，如果外來信號中有38MHz的信號進入電視機，將對電視機的中頻信號造成嚴重的干擾，所以必須將外來的38MHz的信號予以濾除，方法如圖6-17所示，將LC串聯諧振電路與電視機的輸入端并聯，且LC回路諧振于38MHz。根據串聯諧振的特點，它對38MHz信號呈現一個很小的電阻，相當于使38MHz信號對地短路，不讓外來的如其他電視機的中頻信號進入電視機干擾本機中頻放大器的工作，同時也防止本機的中頻信號通過天線向外輻射干擾其他機器工作。由于LC回路對電視信號呈現很高的阻抗，不會影響電視機的正常工作。

元器件測量

 Q表原理圖Q表是用來測量品質因數、電感、電容等參數的儀表，它是利用諧振電路特性來工作的，其原理可用圖6-18來說明。

信號源使用頻率和輸出電壓均可變的高頻信號發生器。測量時，改變頻率的同時保持電源輸出電壓恒定不變。

測量電感線圈Lx的Q值，將Lx與一個標準電容Cb串聯后接在高頻信號發生器的輸出端，調節Cb的電容量或高頻信號發生器的頻率，使電路達到諧振，此時Cb兩端的電壓達到最大值且等于電源電壓的Q倍。標準電容器Cb兩端可并接電壓表，也可并接Q表，宜接讀出Q值，一般Q表的輸出頻率和標準電容Cb的電容值均有刻度標明。

利用串聯諧振時，已知的諧振頻率f0和標準電容Cb，可得到被測線圈Lx的電感量。
