RLC串聯諧振電路在發生諧振時，電感上的電壓UL與電容上的電壓UC大小相等，相位相反。接下來，詳細為你說下“rlc串聯諧振電路特點有哪些 rlc串聯諧振電路公式”

一、rlc串聯諧振電路特點有哪些

RLC串聯諧振電路在發生諧振時，電感上的電壓UL與電容上的電壓UC大小相等，相位相反。這時電路處于純電阻狀態，且阻抗最小，激勵電源的電壓與回路的響應電壓同相位。諧振頻率f與回路中的電感L和電容C有關，與電阻R和激勵電源無關。品質因數Q值反映了曲線的尖銳程度，電阻R的阻值直接影響Q值。

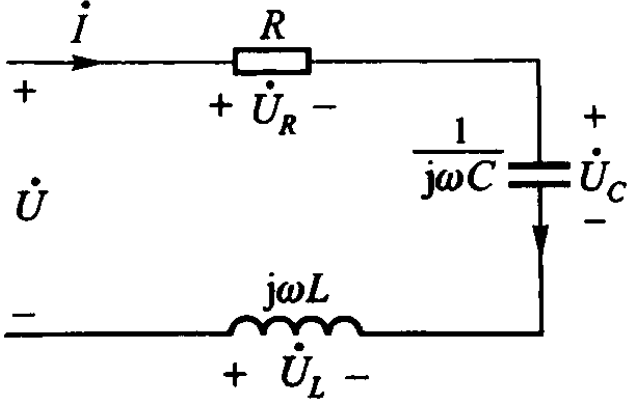

RLC串聯諧振電路特點有哪些

二、RLC串聯諧振電路公式

電流 I=UR/R=10/100=0.1A.

電感阻抗 XL=w*L=1000*0.4=40Ω.

電感兩端電壓 UL=XL*I=40*0.1=40V.

電容阻抗 XC=1/(w*C)=1/(1000*5*10^-6)=200Ω.

RLC等效阻抗 X=√(R²+(XC-XL)²)=√(100²+160²)=188.7Ω.

總電壓 U=X*I=188.7*0.1=18.9V.

有功功率 P=R*I²=100*0.1*0.1=1W.

無功功率 Q=(XC-XL)*I²=160*0.1*0.1=1.6W.
