2021-11-30 瀏覽：-FDD5N50NZF場效應管參數_規格書下載(替代國外品牌型號)MOS管生產廠家

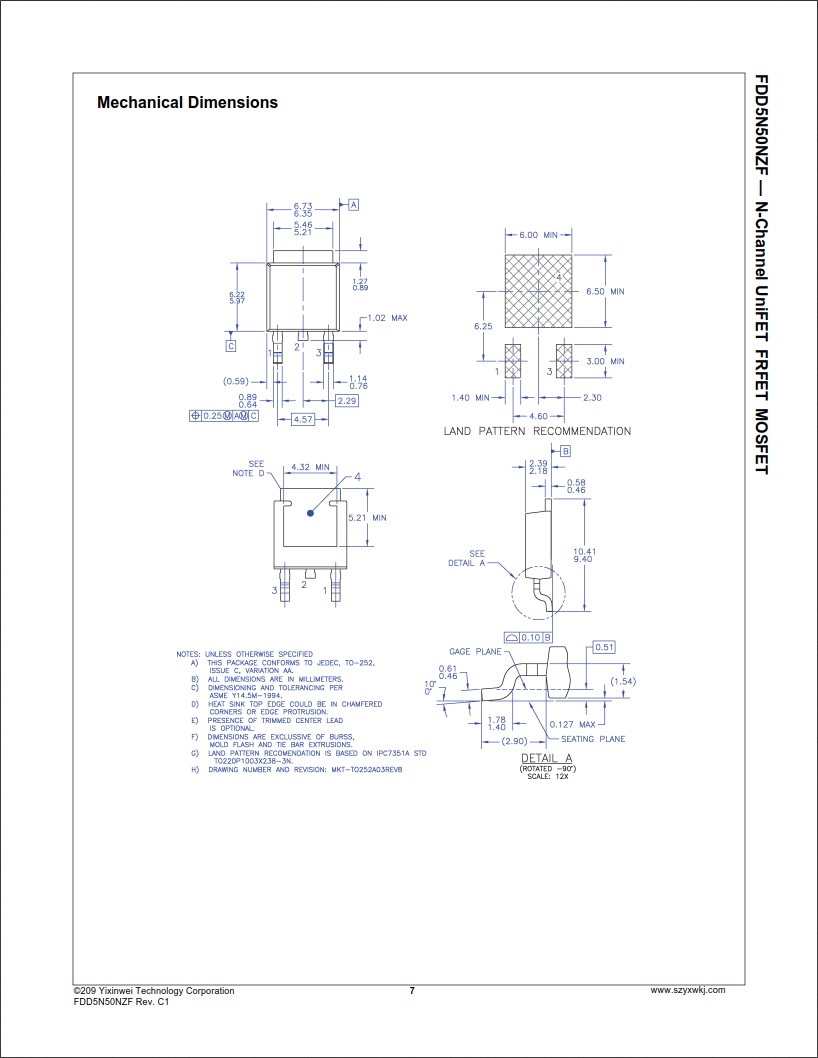

FDD5N50NZF參數及代換,FDD5N50NZF封裝引腳圖,FDD5N50NZF規格書(數據手冊)

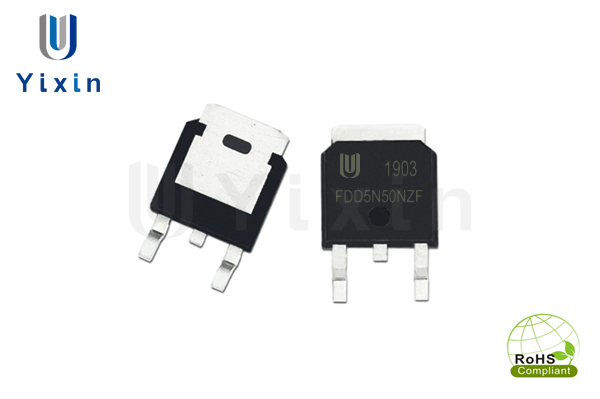

(圖(如上)：FDD5N50NZF,MOS場效應管,TO-252封裝引腳圖)
壹芯微供應FDD5N50NZF系列場效應管，可替代昂貴的國外知名品牌對應型號。
| 參數 | 符號 | 值 | 單位 |
| 漏極-源極電壓 | VDSS | 500 | V |
| 柵極-源極電壓 | VGSS | ±25 | V |
| 雪崩電流 | IAR | 3.3 | A |
| 柵極-源極電壓(TJ=25°C) | ID | 3.7 | A |
| 柵極-源極電壓(TJ=100°C) | ID | 2.2 | A |
| 脈沖漏極電流 | IDM | 14 | A |
| 單脈沖雪崩能量 | EAS | 165 | mJ |
| 重復雪崩能量 | EAR | 6.25 | mJ |
| 二極管恢復峰值 | dv/dt | 20 | V/ns |
| 功耗,(TC=25°C) | PD | 62.5 | W |
| 功耗,(25°C以上降額) | PD | 0.5 | W |
| 工作結溫范圍 | TJ | -55~+150 | °С |
| 貯存溫度范圍 | TSTG | -55~+150 | °С |
| 焊接的最高引線溫度 | TL | 300 | °С |
| 熱阻-結到外殼 | RθJC | 2 | °C/W |
| 熱阻-結到環境 | RθJA | 62.5 | °C/W |

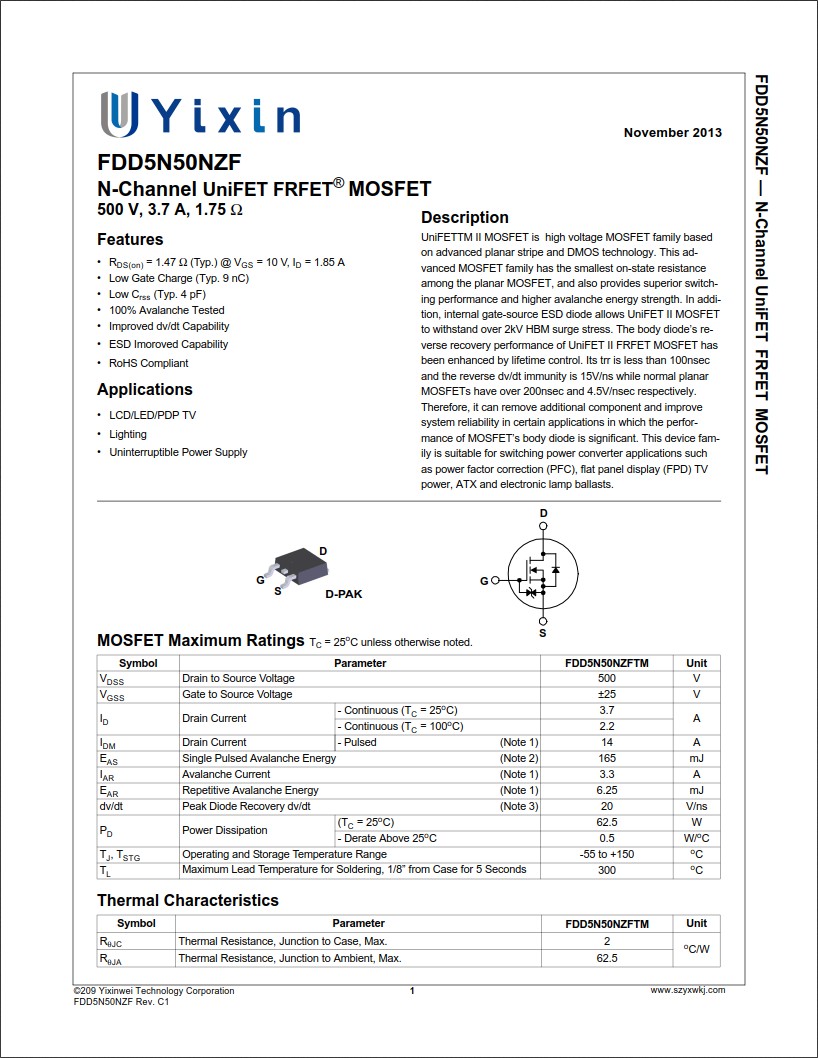

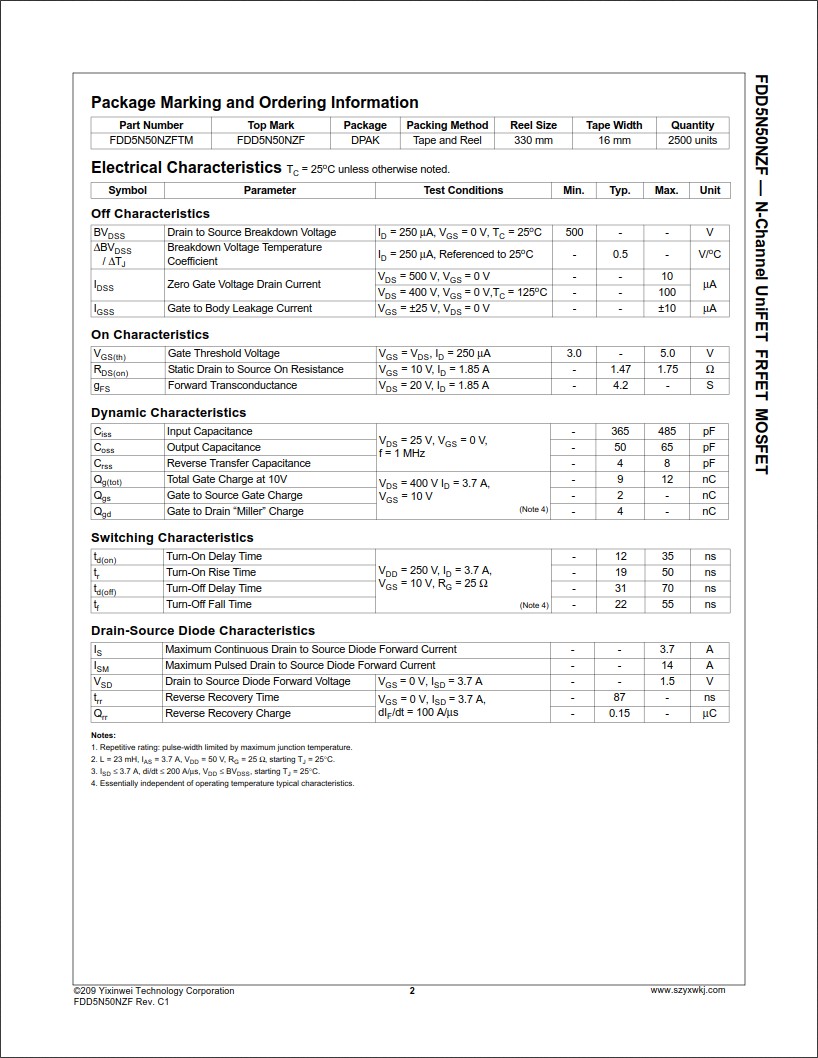

(參數表(如上)：絕對最大額定參數與電氣特性等)

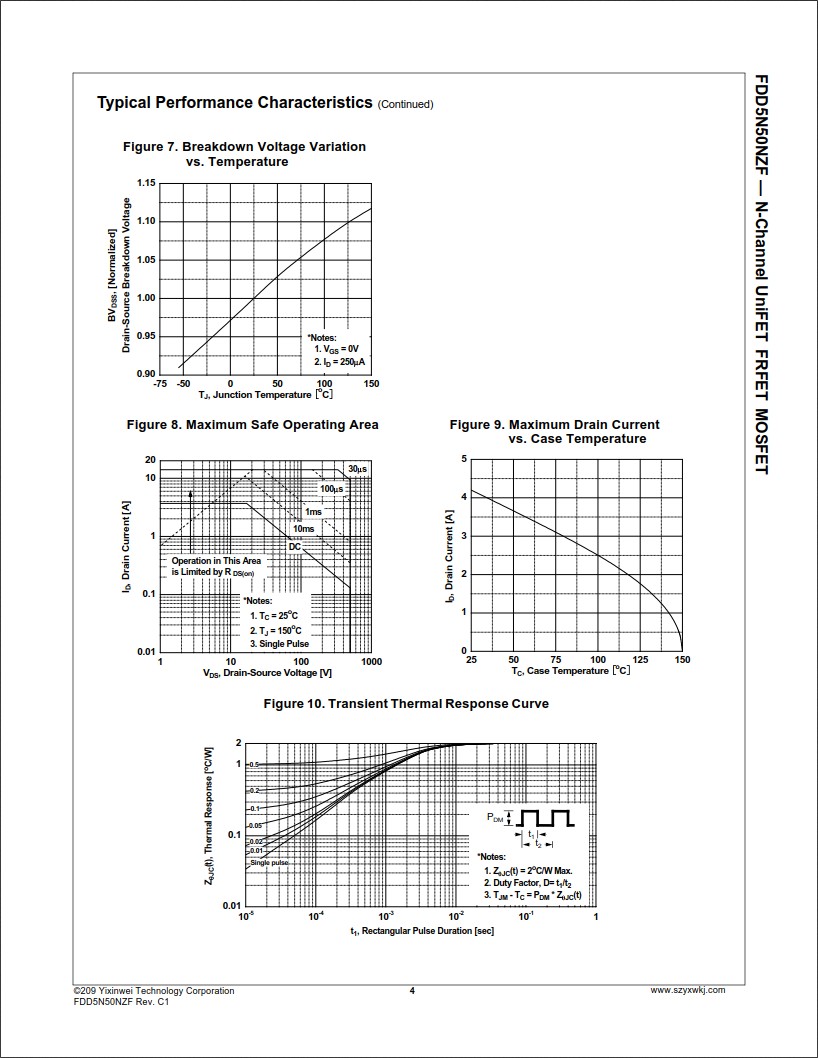

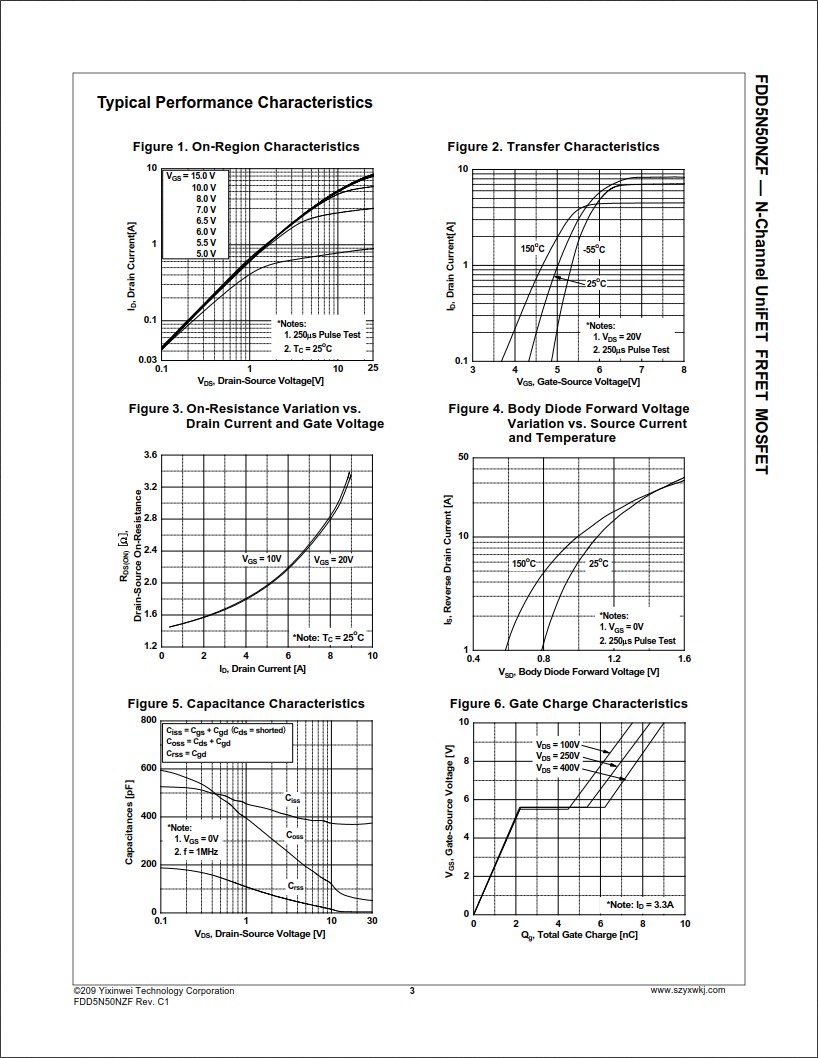

FDD5N50NZF.PDF規格書/數據手冊(點擊紅色字體下載)
