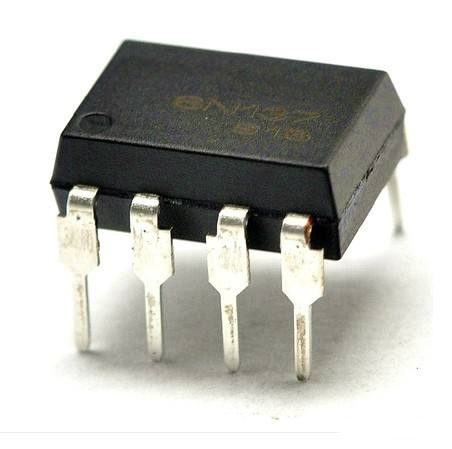

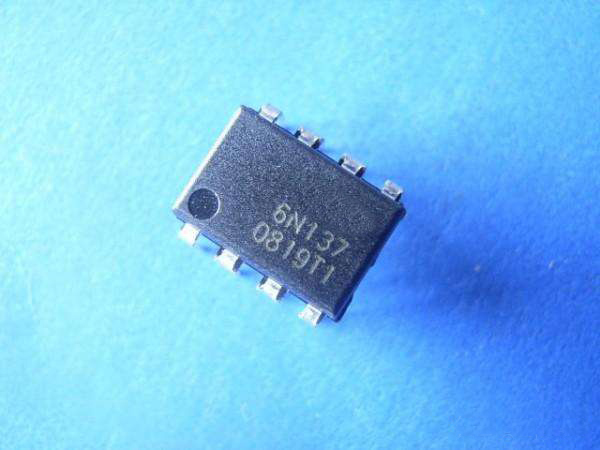

電子元件6N137直插光耦基礎知識介紹

在電子元件中，有一個分類稱為光耦，即光耦合器，是以光為媒介傳輸電信號的電子元器件。型號6N137是一款用于單通道的高速光耦合器，它的內部由一個850nm波長AlGaAsLED和一個集成檢測器組成。其中的集成檢測器則由一個光敏二極管、高增益線性運放，以及一個肖特基鉗位的集電極開路的三極管組成。

如此精密二復雜的電子元件6N137，具有溫度、電流、電壓補償功能，高的輸入輸出隔離，LSTTL/TTL兼容，5mA的極小輸入電流。關于6N137的相關特性功能，還是來聽聽壹芯微怎么講。

電子元件6N137特性：

①轉換速率高達10MBit/s;

②擺率高達10kV/us;

③扇出系數為8;

④邏輯電平輸出;

⑤集電極開路輸出;工作參數：最大輸入電流，低電平：250uA 最大輸入電流，高電平：15mA 最大允許低電平電壓(輸出高)：0.8v 最大允許高電平電壓：Vcc 最大電源電壓、輸出：5.5V 扇出(TTL負載)：8個(最多)工作溫度范圍：-40°C to +85°C

典型應用：高速數字開關，馬達控制系統和A/D轉換等。

電子元件6N137電氣參數：

最大輸入電流，低電平：250uA

最大輸入電流，高電平：15mA

最大允許低電平電壓(輸出高)：0.8v

最大允許高電平電壓：Vcc

最大電源電壓、輸出：5.5V

扇出(TTL負載)：8個(最多)

工作溫度范圍：-40°C to +85°C

典型應用：高速數字開關，馬達控制系統和A/D轉換等。

電子元件6n137作用：

A、在開關電路中，往往要求控制電路和開關之間要有很好的電隔離，對于一般的電子開關來說是很難做到的，但用它卻很容易實現，所以6n137具有電隔離作用。

B、用于雙穩態輸出電路，由于可以把發光二極管分別串入兩管發射極回路，可有效地解決輸出與負載隔離地問題。

C、構成各種邏輯電路，由于其抗干擾性能和隔離性能比晶體管好，因此，由它構成的邏輯電路更可靠。

D、應用于數字電路，可以將脈沖信號進行放大。

E、應用于高壓控制，取代變壓器，代替觸點繼電器以及用于A/D電路等多種場合。

所以，6n137具有抗干擾、電隔離、信號放大等重要作用。

電子元件6n137工作原理：

由信號陰陽兩級輸入，發光二極管發光，經片內光通道傳到光敏二極管，反向偏置的光敏管光照后導通，經電流-電壓轉換后送到與門的一個輸入端，與門的另一個輸入為使能端，當使能端為高時與門輸出高電平，經輸出三極管反向后光電隔離器輸出低電平。當輸入信號電流小于觸發閾值或使能端為低時，輸出高電平，但這個邏輯高是集電極開路的，可針對接收電路加上拉電阻或電壓調整電路。
