常見電子元器件基礎作用匯總

做嵌入式的，對于電路不說多么精通，但是至少要看懂電路，知道作用，下面總結一些電子元件的作用，希望對大家有幫助

1.電阻：電阻器在電路中主要用來調節和穩定電流與電壓，可作為分流器和分壓器，也可作電路匹配負載。根據電路要求，還可用于放大電路的負反饋或正反饋、電壓-電流轉換、輸入過載時的電壓或電流保護元件，又可組成RC電路作為振蕩、濾波、旁路、微分、積分和時間常數元件等。

2.電容：一般是濾波作用，電容越小濾波的頻率就越高，一般用103，104的電容，筆者做的項目中右按鍵的，用104的電容，在新唐芯片中，不需要人工消除抖動，效果比較好（103代表，10*10^3pf）

3.三極管：這是比較常用的元器件，在數字電路中，一般用到的就是開關作用。就是用三極管的導通和截止特性，來開關電路，筆者項目中用到的數碼管就是用三極管來控制數碼管的滅和亮，如果直接用芯片的IO口來輸出高和低，來控制數碼管，那么當輸出低的時候，灌電流會非常大，時間長了，芯片會燒壞的

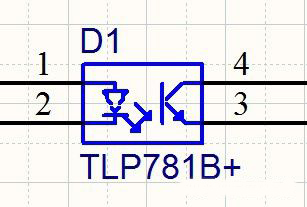

4.光耦：起到的是隔離的作用，這樣說有點虛，讓我們看看光耦的原理圖：

我們可以看到，如果1和2導通了，那么1和2腳之間的二極管就會亮，那么發出的光就會使得3和4腳之間也導通，這樣就是用一個電路A來控制電路B，而電路A和電路B卻沒有任何關系，就起到了隔離的作用，筆者先前說的RS485通訊功能，用的是5V電壓，而別的電路，如紅外發射接收，用的都是3.3V的，這樣光耦就成了不可或缺的神器，是兩套電路完全不需要任何聯系，但是有可以同時相互工作

5.電感：電磁的關系相信大家都清楚，電感的作用就是在電路剛開始的時候，一切還不穩定的時候，如果電感中有電流通過，就一定會產生一個與電流方向相反的感應電流（法拉第電磁感應定律），等到電路運行了一段時間后，一切都穩定了，電流沒有什么變化了，電磁感應也就不會產生電流，這時候就穩定了，不會出現突發性的變故，從而保證了電路的安全，就像水車，一開始由于阻力轉動的比較慢，后來慢慢趨于平和。

電感還有一個作用就是通直流，阻交流，這個用的不多，我也不太清楚具體怎么用，等用到了再和大家分享

6.磁珠：磁珠有很高的電阻率和磁導率，他等效于電阻和電感串聯，但電阻值和電感值都隨頻率變化。他比普通的電感有更好的高頻濾波特性，在高頻時呈現阻性，所以能在相當寬的頻率范圍內保持較高的阻抗，從而提高調頻濾波效果，在以太網芯片上用到過。
