電路分析，低電平復位電路介紹

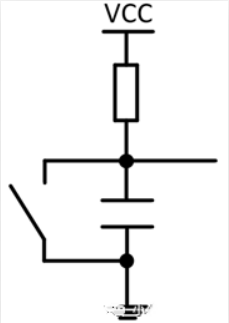

復位電路是單片機最小系統的核心電路之一，下圖就是一個簡單的低電平復位電路。我們簡單分析一下該電路的實現原理。

1、電阻的作用

在該電路中， 電阻的主要作用是實現上拉功能 ，以確保在按鍵沒有被按下的情況下，單片機復位引腳的電平一直保持在高電平狀態。其實現上拉功能的原理可以從單片機I/O的輸入等效模型來分析。

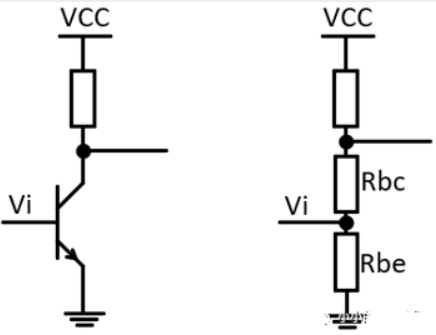

下圖是I/O的輸入等效模型，由于PN結的阻抗Rbc、Rbe是很大的， 因此此時的輸入電平Vi是不確定的狀態 ，有可能是低電平，也有可能是高電平。

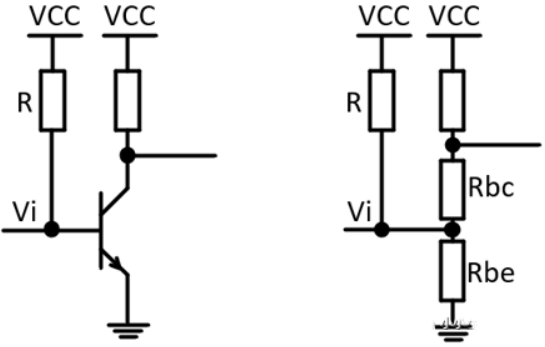

但是，在接上上拉電阻之后情況就不一樣了，Rbc阻抗很大，與R并聯之后總阻抗接近R，此時就相當于電阻R與Rbe串聯，根據串聯分壓原理，由于Rbe阻抗很大，因此輸入電平Vi就接近于VCC， 輸入被穩定在了高電平 。

2、電容的作用

（1）上電復位

電容的第一個作用是實現上電復位，當電路剛通電時，由于時間常數τ的存在，復位引腳的電平在上電瞬間是低電平，之后緩慢上升為高電平，實現復位功能。

（2）按鍵消抖

由于電容兩端的電壓不能突變，因此，利用電容可以實現按鍵的硬件消抖。
