三端穩壓LM317最大電壓可調節到多少

三端穩壓器是一種常用的線性穩壓器，其主要作用是把不穩定的電源輸入變成穩定的電源輸出，以保證電路的正常工作。三端穩壓器通常由三個引腳組成：輸入引腳(IN)，輸出引腳(OUT)和調節引腳(ADJ)。

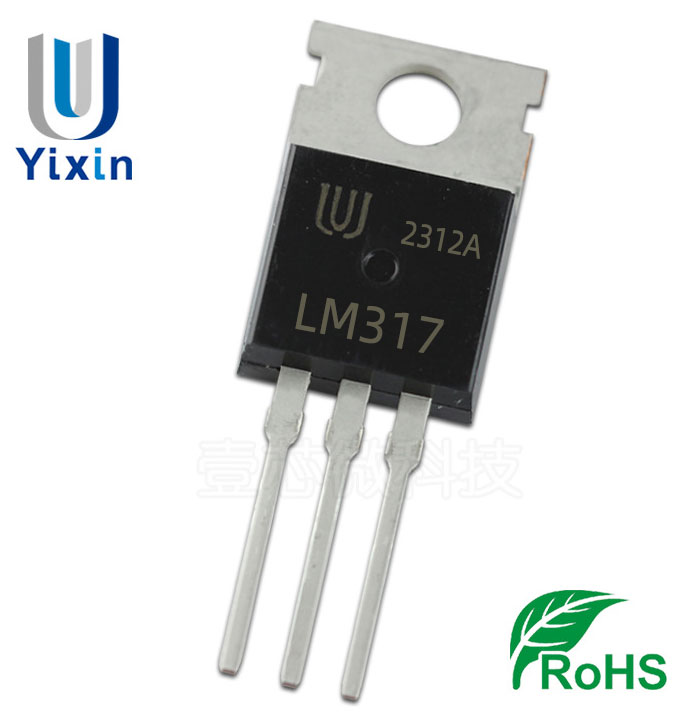

三端穩壓器可調節317（LM317）是一種常見的可調節穩壓器，可廣泛用于各種電路中。該穩壓器的最大電壓調節范圍是從1.2V到37V，因此可以滿足大多數電路的需求。

下面我們將從以下幾個方面詳細介紹三端穩壓器可調節317的最大電壓范圍：

一、三端穩壓器可調節317的基本原理

三端穩壓器可調節317的基本原理是采用反饋調節電路實現負載穩壓。當輸入電源電壓變化時，通過反饋控制線性平衡電路，自動調節輸出電壓，從而使輸出電壓保持穩定。調節引腳的電壓決定輸出電壓的大小，平衡電路通過放大器實現對輸入電壓的比較，并輸出相應的調節電壓。

二、三端穩壓器可調節317的最大輸出電壓

三端穩壓器可調節317最大輸出電壓取決于兩個因素：輸入電壓和調節電阻。其中輸入電壓越高，最大輸出電壓也就越高；調節電阻越小，最大輸出電壓也就越高。

三端穩壓器可調節317的最大輸出電壓計算公式為：

Vout = Vref (1 + R2/R1) + Iadj R2

其中，Vout表示輸出電壓，Vref為317的參考電壓（一般為1.25V），R1為調節電阻，R2為輸出電阻，Iadj為調整電流（典型值為50uA）。

通過上述公式，我們可以得出，當R2很大時，Iadj R2可以忽略不計，因此最大輸出電壓為Vout max = Vref(1+R2/R1)。根據公式，可以發現當R2/R1的比值很大時，最大輸出電壓也會相應增加。因此在實際電路設計中，我們可以通過調整R1和R2的比值來調節最大輸出電壓。

三、實際應用中的三端穩壓器可調節317最大輸出電壓

在實際應用中，需要注意的是三端穩壓器可調節317的最大輸出電壓會受到一些因素的限制，如輸入電壓、環境溫度等環境因素。在高溫環境下，可以采用散熱器等散熱措施來提高穩壓器的工作效率，從而增加最大輸出電壓。

此外，三端穩壓器可調節317的最大輸出電壓與輸出電流也有一定關系。當輸出電流較大時，穩壓器的工作電壓會降低，從而影響到最大輸出電壓。因此在實際設計中，需要根據實際情況考慮輸出電流和電壓之間的平衡。

四、結論

總的來說，三端穩壓器可調節317最大電壓調節范圍從1.2V到37V，可以滿足大多數電路的需求。最大輸出電壓取決于輸入電壓和調節電阻，而實際應用中又會受到環境因素和輸出電流的影響。因此，在實際電路設計中，需要根據具體情況綜合考慮各種因素，以達到穩定的輸出電壓。
