達林頓三極管的特性-達林頓三極管的優缺點介紹

達林頓三極管又稱復合三極管，它將二只三極管組合在一起，以組成一只等效的新的三極管。達林頓三極管的放大倍數是二只三極管放大倍數之積。達林頓三極管可以看作是一種直接耦合的放大器，三極管間以直接方式串接，沒有加上任何耦合元件。

達林頓三極管的特性

1、高電流增益。

2、電壓增益約等于1（小于1）。

3、高輸入阻抗。

4、低輸出阻抗。

5、漏電流影響極大，造成電路不穩定。

達林頓三極管優點

達林頓就是兩個三極管按照電流流向復合的接在一起，它比普通的三極管的好處就是放大倍數高，具體放大倍數等于兩個三極管的放大倍數乘積。在功率放大器和做穩壓電源時，常常用到達林頓。

達林頓三極管缺點

達林頓開關三極管的缺點就是輸出壓降較一般開關三極管多了一個級數，它是兩個三極管輸出壓降的相加值。由于第一級三極管功率較小，一般輸出壓降較大，所以造成了達林頓開關三極管是一般開關三級管輸出壓降3倍左右。使用時要特別注意是否產生高溫；另外高放大倍數帶來的不良作用就是容易受干擾，在設計線路時也要注意相關的保護措施。

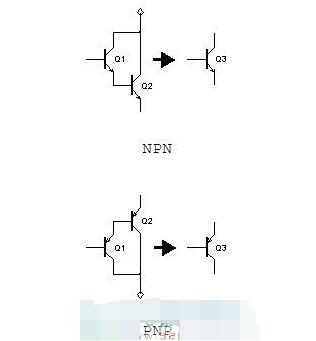

兩只三極管同為NPN型，將前級三極管的射極電流直接引入下一級的基極，當作下級的輸入。這種使用相同類型的三極管組成的達林頓管稱為同極型達林頓管。

同極型達林頓三極管

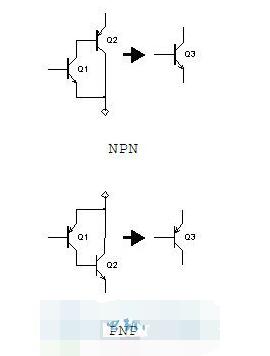

使用不同類型的三極管組成的達林頓管稱為異極性達林頓管。

異極型達林頓三極管
