半導體三極管的作用用途和實物接線圖介紹

三極管的介紹：

三極管，全稱應為半導體三極管，也稱雙極型晶體管、晶體三極管，是一種控制電流的半導體器件。其作用是把微弱信號放大成幅度值較大的電信號，也用作無觸點開關。

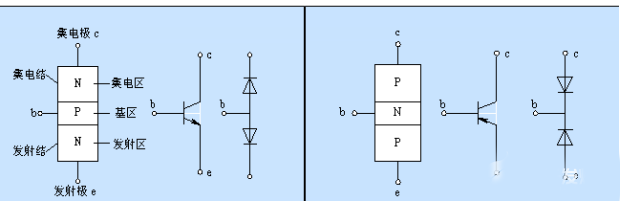

三極管是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種。（圖一）

c

圖一

三極管主要用途:

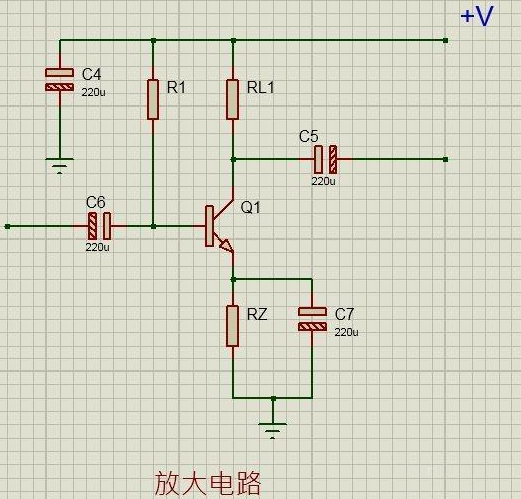

1.放大，（工作時，三極管工作在放大區）用來組成放大電路。

圖二

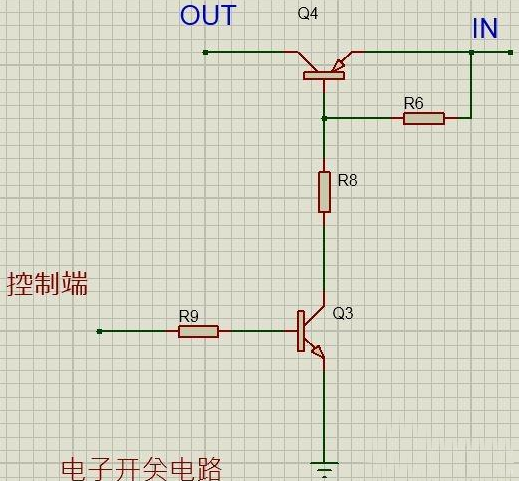

2.電子開關，（工作時，三極管工作在飽和區和截止區），用來控制電路通斷。

三極管的特殊用途：

半導體三極管除了構成放大器和作開關元件使用外，還能夠做成一些可獨立使用的兩端或三端器件。

1. 擴流。

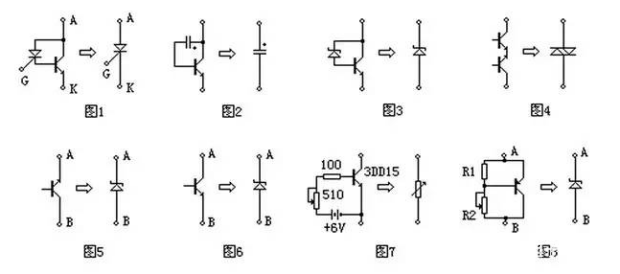

把一只小功率可控硅（晶閘管）和一只大功率三極管組合，就可得到一只大功率可控硅，其最大輸出電流由大功率三極管的特性決定，見附圖1。圖2為電容容量擴大電路。利用三極管的電流放大作用，將電容容量擴大若干倍。這種等效電容和一般電容器一樣，可浮置工作，適用于在長延時電路中作定時電容。用穩壓二極管構成的穩壓電路雖具有簡單、元件少、制作經濟方便的優點，但由于穩壓二極管穩定電流一般只有數十毫安，因而決定了它只能用在負載電流不太大的場合。圖3可使原穩壓二極管的穩定電流及動態電阻范圍得到較大的擴展，穩定性能可得到較大的改善。

2. 代換。

圖4中的兩只三極管串聯可直接代換調光臺燈中的雙向觸發二極管；圖5中的三極管可代用8V左右的穩壓管。圖6中的三極管可代用30V左右的穩壓管。上述應用時，三極管的基極均不使用。

3. 模擬。

用三極管夠成的電路還可以模擬其它元器件。大功率可變電阻價貴難覓，用圖7電路可作模擬品，調節510電阻的阻值，即可調節三極管C、E兩極之間的阻抗，此阻抗變化即可代替可變電阻使用。圖8為用三極管模擬的穩壓管。其穩壓原理是：當加到A、B兩端的輸入電壓上升時，因三極管的B、E結壓降基本不變，故R2兩端壓降上升，經過R2的電流上升，三極管發射結正偏增強，其導通性也增強，C、E極間呈現的等效電阻減小，壓降降低，從而使AB端的輸入電壓下降。調節R2即可調節此模擬穩壓管的穩壓值，等效為穩壓管。
