場效應管開關電路是指能使模擬信號通過或阻斷的電路。在通信、雷達、計算機、自動控制、測量儀器等電子設備中，都需要用這種電路來轉換模擬信號或數字信號。

場效應管開關電路圖

場效應管開關電路原理

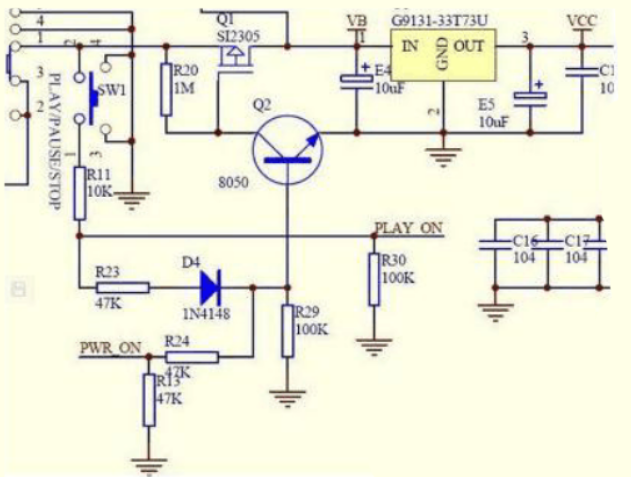

圖中電池的正電通過開關S1接到場效應管Q1的2腳源極，但由于Q1是一個P溝道管，它的1腳柵極通過R20電阻提供一個正電位電壓，所以不能通電，電壓不能繼續通過，所以此時是關機狀態。當按下SW1開機按鍵時，正電通過按鍵、R11、R23、D4加到三極管Q2的基極，這時三極管Q2的基極得到一個正電位，三極管導通。而由于三極管的發射極直接接地，三極管Q2導通就相當于Q1的柵極直接接地，加在它上面的通過R20電阻的電壓就直接入了地，Q1的柵極就從高電位變為低電位，Q1導通電就從Q1同過加到3v穩壓IC的輸入腳，3v穩壓IC就是那個U1輸出3v的工作電壓vcc供給主控，主控通過復位清0。通過讀取固件程序檢測等一系列動作，輸出控制電壓到PWR_ON再通過R24、R13分壓送到Q2的基極，Q2一直保持導通狀態，即使你松開開機鍵斷開Q1的基極電壓，Q2的導通狀態還是能由主控電壓保持著，這時電源處于開機狀態。

SW1還同時通過R11、R30兩個電阻的分壓，給主控PLAYON腳送去時間長短、次數不同的控制信號，主控通過固件鑒別是播放、暫停、開機、關機而輸出不同的結果給相應的控制點，以達到不同的工作狀態。

場效應管開關電路應用

開關電路是指具有“接通”和“斷開”兩種狀態的電路。輸入、輸出信號具有兩種狀態的電路就是一種開關電路。邏輯門電路、雙穩態觸發器也都是開關電路。 開關電路的原理是由開關管和PWM（Pulse Width ModulaTIoon）控制芯片構成振蕩電路，產生高頻脈沖。將高壓整流濾波電路產生的高壓直流電變成高頻脈沖直流電，送到主變壓器降壓，變成低頻脈沖直流電。
