如何知道MOS管的三個腳位是P管還是N管，以及正確接法

如何判斷三級？其實只要記住一點，就可以簡單判斷。

MOS管的柵極(G)很明顯，源級(S)只要記住，無論是P溝還是N溝，有兩條線相交的就是源級，而一條線出來的就是漏極(D)。

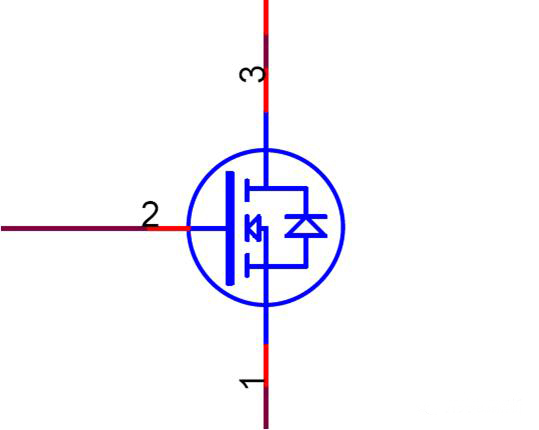

例如，上面第一張圖中的1腳是S級，圖中的123腳是S級。

在判斷了三個極性之后，下面就來判斷是N還是P。

判斷這個比較容易，一眼就能判斷出來。只要記住箭頭指向G的是N通道，箭頭背向G的是P通道，就像三級管判斷NPN和PNP一樣。箭頭指向外面是NPN，箭頭指向內面是PNP。

然后判斷寄生二極管的方向。寄生二極管在N通道MOS管中由S指向D，而在P通道MOS管中由D指向S。

那么MOS是如何連接到線路的呢？這里有一個總則:

若MOS管作為開關使用，(無論N或P)必須是寄生二極管的負極接輸入邊，正極接輸出端或接地，否則無法實現開關功能；因此，N溝必須是D極接輸入，S極接輸出或地；P溝相反，必須是S極接輸入，D極接輸出。

若MOS管用于隔離，寄生二極管的方向必須與主板要實現的單向導通方向一致。

我們知道如何在圖紙上區分MOS的腳，那么在實際包裝中如何判斷腳呢？

我們通常接觸三種常用的封裝，三腳，六腳，八腳。

其判斷依據如下圖所示：

三腳MOS管

六腳MOS管

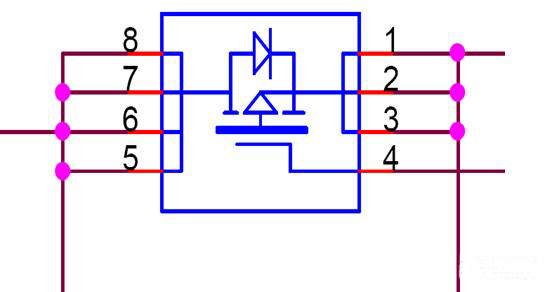

八腳MOS管：
