場效應管時間繼電器的工作原理解析

場效應管具有極高的輸入阻抗，導通時從電源輸入的電流幾乎可以忽略。因此允許采用很大的充電電阻，有利于比延時的提高。

（1）電路一

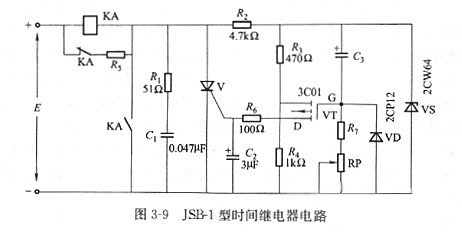

JSB-1型時間繼電器電路如圖3-9所示。它采用3C01型場效應管（P溝道增強型）作比較環節。該定時器最大延時可達5min，

比延時可達5s/μF，延時誤差《±5%。

工作原理：接通電源時，由于電容C3兩端電壓為零，場效應管VT處于截止?fàn)顟B(tài)，繼電器KA釋放，延時開始。同時電源E通過電阻R2、繼電器KA線圈向電容C3充電，電容上的電壓逐漸升高，場效應管VT的柵源電壓UGS越來越負，柵—漏極電流IGD就越來越大。當IGD大到晶閘管V所需的觸發電流時，V觸發導通，繼電器KA得電吸合，輸出延時信號。

圖中，二極管VD的作用是提供電容C3一條快速放電回路（R3、R4、VD、C3）; R1、C1及C2的作用是防止晶閘管V誤觸發；并聯在電阻值較大的繼電器KA線圈上的低阻值電阻R5，用以提供延時電路足夠的電壓與電流。

（2）電路二

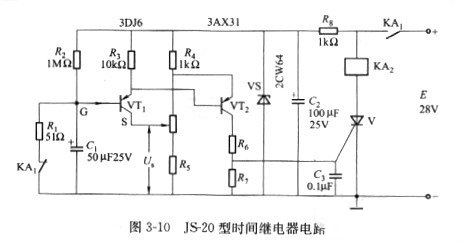

JS-20型時間繼電器電路如圖3-10所示。

工作原理：當繼電器KA1吸合時（圖中，KA1控制部分未畫出），接通電源，由于電容Cl兩端電壓為零，場效應管VT1的柵源電壓UGS=UC-US＝-US大于其夾斷電壓UP，因此VT1截止，三極管VT2無基極電流而截止，晶閘管V關閉，繼電器KA2處于釋放狀態，延時開始。同時電源電壓E通過電阻R8、R2向電容C1充電。Cl上電壓Uc逐漸升高，當達到UGS

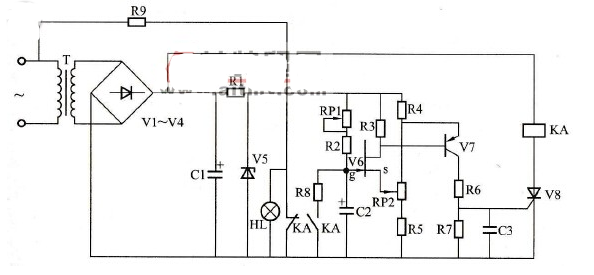

JS20系列通電延時型時間繼電器的線路如圖3-35所示，它由電源、電容充放電電路、電壓鑒別電路、輸出和指示電路五部分組成。電源接通后，經整流濾波和穩壓后的直流電經過RP1和R2向電容C2充電。當場效應管V6的柵源電壓Ugs低于夾斷電壓Up時，V6截止，因而V7、V8也處于截止?fàn)顟B(tài)。隨著充電的不斷進行，電容C2的電位按指數規律上升，當滿足Ugs高于Up時，V6導通，V7、V8也導通，繼電器KA吸合，輸出延時信號。同時電容C2通過R8和KA的動合觸頭放電，為下次動作作好準備。當切斷電源時，繼電器KA釋放，電路恢復原始狀態，等待下次動作。調節RP1和RP2即可調整延時時間。

圖3-35 JS20系列通電延時型繼電器的電路圖
