場效應管恒流源電路-三種電路圖分享

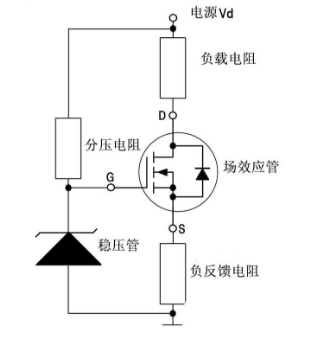

場效應管恒流源電路圖一

如圖，其中分壓電阻和穩壓管為場效應管的柵極提供一個固定的基準電壓。

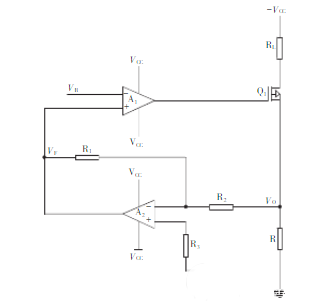

場效應管恒流源電路圖二

基于場效應管的恒流源電路原理圖如下圖所示，電流經過采樣電阻轉換為采樣電壓。采樣電壓經運放A2反向放大后作為反饋電壓VF送入運放A1的同相端，與基準電壓VR進行比較，對柵極電壓進行調整，從而對輸出電流進行調整，使整個閉環反饋系統處于動態平衡中，以達到穩定輸出電流的目的。如果輸出電流增大，則采樣電阻上的采樣電壓隨之增大，反饋電壓VF也增大，運放A1同相端電壓增大，而基準電壓不變，運放A1的輸出電壓為（VF-VR）K（K為運放A1的開環增益），因此運放A1的輸出電壓降低，柵極電壓下降從而使輸出電流下降，使輸出電流保持穩定。

場效應管恒流源電路圖三

場效應管屬于電壓控制元件，這一點類似于電子管的三極管，但它的構造與工作原理和電子管是截然不同的，與雙極型晶體管相比，場效應晶體管具有如下特點：

（1）場效應管是電壓控制器件，它通過UGS來控制ID;

（2）場效應管的輸入端電流極小，因此它的輸入電阻很大。

（3）它是利用多數載流子導電，因此它的溫度穩定性較好;

（4）它組成的放大電路的電壓放大系數要小于三極管組成放大電路的電壓放大系數;

（5）場效應管的抗輻射能力強;

（6）由于不存在雜亂運動的少子擴散引起的散粒噪聲，所以噪聲低。
