場效應管的識別方法

場效應管的識別有下面幾種方法：

一、通過型號命名規則識別

國產場效應管的型號命名方法有兩種：

第一種型號命名方法

由五部分組成，第一部分用數字表示電極數目，3表示有3個電極；第二部分用字母表示溝道材料：D是P型硅N溝道，C是N型硅P溝道；第三部分用字母表示管子種類：字母J代表結型場效應管，O代表絕緣柵場效應管；第四部分用數字表示序號。第五部分用字母表示電流檔數。例如，3 DO1D表示結型N溝道場效應三極管，3D06C表示絕緣柵型N溝道場效應三極管。

第二種命名方法

用字母“CS”+“XX#”的形式。其中，“CS”代表場效應管，“XX”以數字代表型號的序號，用字母代表同一型號中的不同規格，如CS16A、CS55G等。

二、場效應管在電路原理圖中的識別

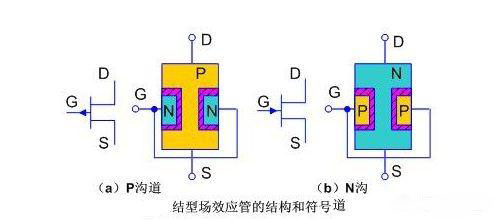

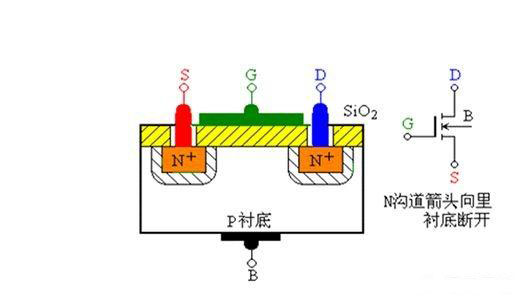

場效應管在電路原理圖中常用字母“V”、“VT”表示，場效應管的圖形符號中的箭頭，是用來區分類型的。箭頭從外指向芯片表示N溝道型場效應管；箭頭從芯片指向外表示P溝道型場效應管。

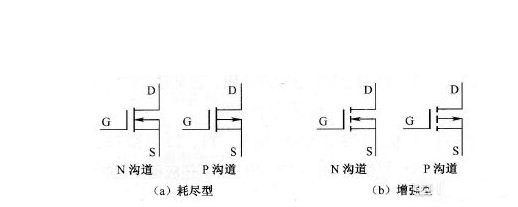

下圖是場效應管的電路圖形符號。

三、根據引腳分布規律識別場效應管

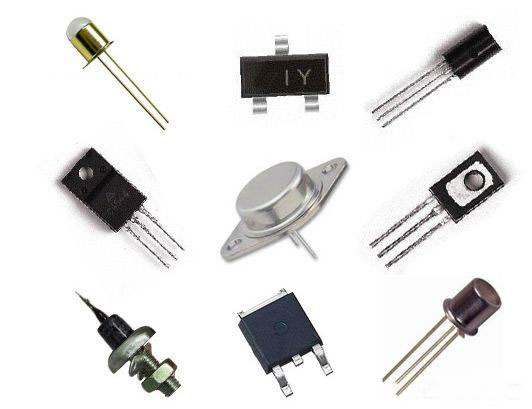

下面簡單介紹一下幾種常見場效應管封裝形式及引腳分布規律

1、金屬封裝的3根引腳的場效應管，3DJ2型，管殼上有一個突出的尖，將引腳朝上，從突出部分開始順時針方向依次為D,S,G極，其中D,S極可互換。

2、金屬封裝的雙柵結型場效應管，4DJ2型（4表示它有4個有效電極，分別是D,S,G1,G2，其中G1和G2是兩個柵極），管殼上也有突出尖，以該凸出部分開始順時針方向依次為D,G1,S,G2。

3、金屬封裝的結型場效應管，6DJ6~8型（6表示它有D1,S1,G1,D2,S2,G2六個有效電極）。外殼上同樣有突出尖，從突出部分開時順時針方向依次為S1,D1,G1,S2,D2,G2。

4、塑料封裝結型場效應管，識別時將引腳切面朝向自己，引腳向下，從左向右依次為S,D,G。

5、金屬封裝的絕緣柵單柵場效應管。

6、金屬封裝的絕緣柵雙柵場效應管。

7、塑料封裝的絕緣柵場效應管

四、用萬用表識別場效應管引腳

1、用萬用表識別結型場效應管引腳

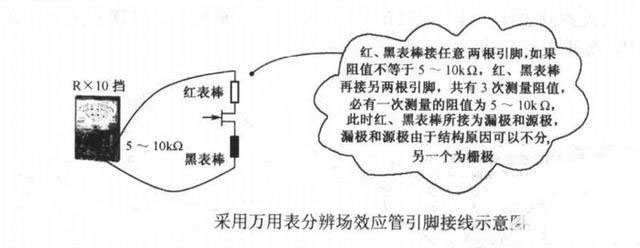

用萬用表的RX1k檔位，方法如圖示。

2、用萬用表識別N或P溝道結型場效應管

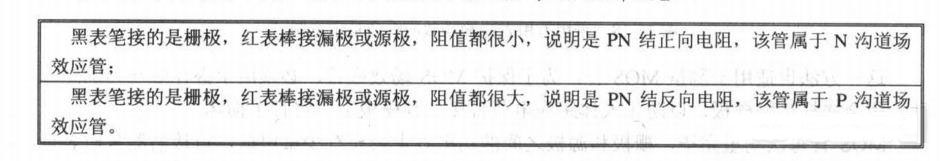

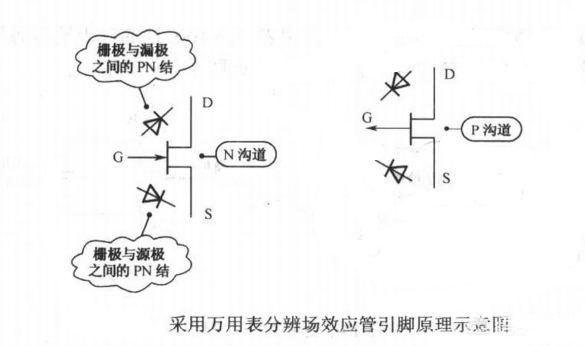

利用G極和S極之間，G極和D極之間為一個PN結的原理。如下圖所示，根據PN結的正、反向電阻相差很大的特點可以分辨出柵極，并且可以分辨出是N溝道還是P溝道的場效應管。

此方法不能用來識別絕緣柵型場效應管的柵極，因為這種管子的輸入阻抗非常高，柵源之間的極間電容很小，測量時只要有少量的電荷，就可在極間電容上形成很高的電壓，容易將管子損壞。
