磁敏晶體管的工作原理特性

磁敏晶體管的工作原理

磁敏晶體管又稱磁敏三極管。工作原理如下：

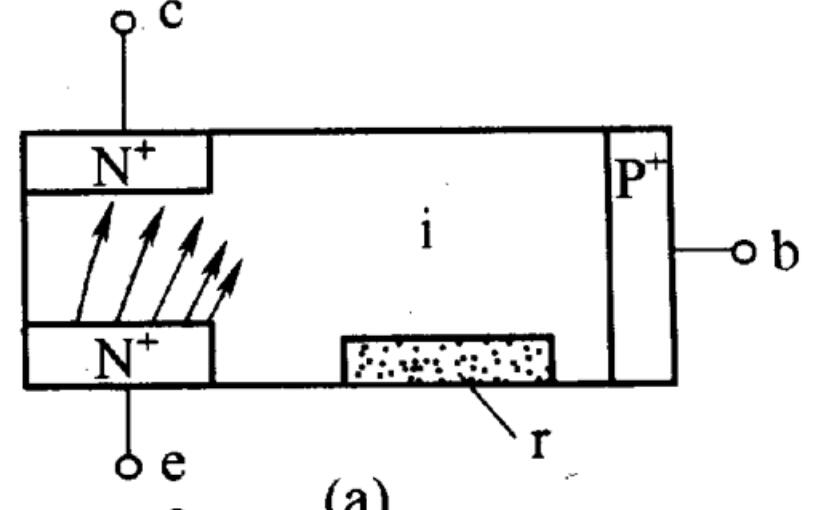

下圖是磁敏三極管的工作原理圖，圖給出了無外磁場作用時的情況。由于i區較長，從發射極e注人到i區的電子在橫向電場U。。的作用下，大部分與i區中的空穴復合形成基極電流，少部分電子到集電極形成集電極電流。

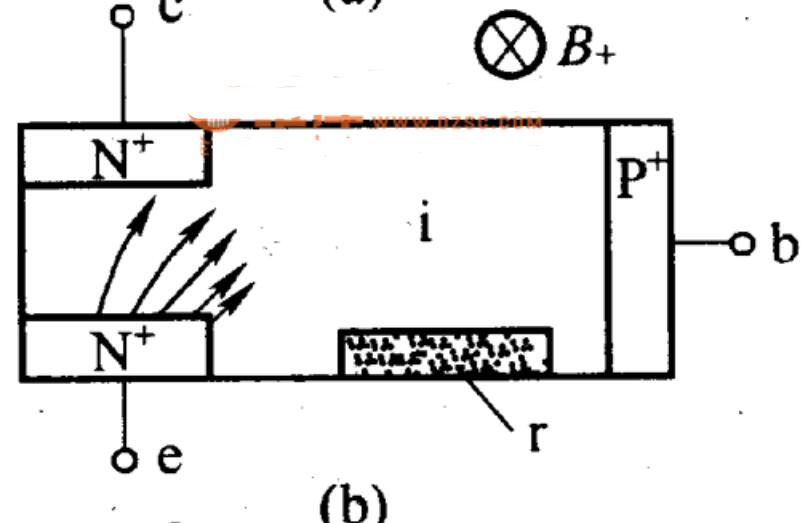

顯然，這時基極電流大于集電極電流。圖給出了有外電場B＋作用時的情況。從發射極注人到i區的電子，除受橫向電場Ube作用外，還受磁場洛侖茲力的作用，使其向復合區r方向偏轉。結果使注人集電極的電子數和流入基區的電子數的比例發生變化，原來迸人集電極的部分電子改為進人基區，使基極電流增加，而集電極電流減少。根據磁敏一極管的工作原理，由于流太基區的電子要經過高復合區r，載流子大量復合，使i區載流子濃度大大減少而成為高阻區。

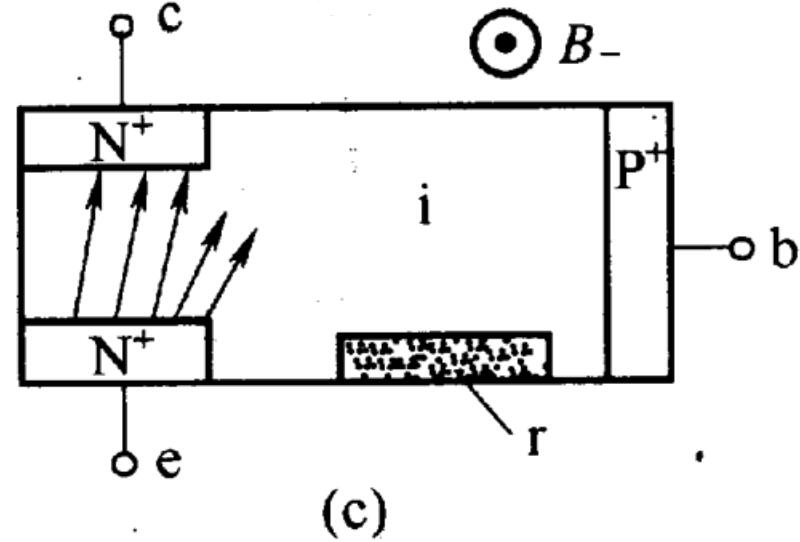

高阻區的存在又使發射結上電壓減小，從而使注人到i區的電子數大量減少，使集電極電流進一步減少。流人基區的電子數，開始由于洛侖茲力的極電流基本不變。圖給出了有外部反向磁場B-作用的情作用而增加，后又因發射結電壓下降而減少，總的結果是基況。其工作過程正好和加上正向電場B＋時的情況相反，集電極電流增加，而基極電流基本上仍保持不變。

由上面磁敏 極管的工作過程可以看出，其工作原理與磁敏二極管完全相同。

無外界磁場作用時，由于i區較長，在橫向電場作用下，發射極電流大部分形成基極電流，小部分形成集電極電流。在正向或反向磁場作用下，會引起集電極電流的減少或增加。因此，可以用磁場方向控制集電極電流的增加或減少，用磁場的強弱控制集電極電流的變化量。

磁敏晶體管的特性

1、伏安特性

和普通晶體管的伏安特性曲線類似。由圖可知，磁敏三極管的電流放大倍數小于1。

2、 磁電特性

華文中宋磁敏三極管的磁電特性是應用的基礎，右圖為國產NPN型3BCM（鍺）磁敏三極管的磁電特性，在弱磁場作用下，曲線接近一條直線。

3、溫度特性及其補償

華文中宋磁敏三極管對溫度比較敏感，使用時必須進行溫度補償。對于鍺磁敏三極管如3ACM、3BCM，其磁靈敏度的溫度系數為0.8%/0C；硅磁敏三極管（3CCM）磁靈敏度的溫度系數為-0.6%/0C 。因此，實際使用時必須對磁敏三極管進行溫度補償。
