1、N溝道增強型MOS場效應管
在分析場效應管之前,我們先看看我們最熟悉的手電筒電路,手電筒電路中有三個“要素”,分別是電源VCC、燈泡(負載RL)和開關K,開關的兩端分別是D和S,如圖1所示。

圖1
我還是那個思想,我們的目的是在D-S之間加上一個器件(代替開關K),這個器件能使電流從D端流進并從S端流出,同時這個電流又能被一個小的電壓信號控制,那么這個器件就做成了。

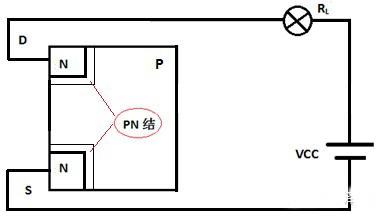

首先,我們?nèi)∫粔KP型半導體做襯底,在這個P型半導體的兩個位置置入兩塊N型半導體并分別接到D和S兩端,如圖2所示,兩個N型半導體與襯底P型半導體分別形成兩個PN結,由于所加的這兩塊N型半導體中間是P型半導體,在D-S之間加入電源,在一定條件下(不擊穿情況下),D-S之間沒有電流通過,下面我們需要在D-S之間產生一個“電流管道”,這個電流管道的寬度要受一個電壓信號控制,這樣,流過D-S之間的電流就被控制了。

圖2

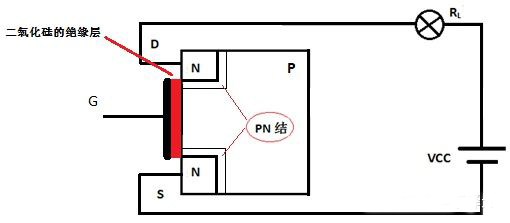

下面,我們?cè)贒-S之間的P型半導體襯底外側放上一個二氧化硅的絕緣層,在絕緣層的外側再加個金屬電極G(絕緣柵極-它與被控制的回路D-S絕緣),如圖3所示,好了,一個N溝道的增強型的絕緣柵型的場效應管(MOSFET)做成了(金屬-氧化物-半導體場效應管),下面的工作就是如何讓D-S之間有導電溝道,并且有電流流過,同時這個電流的大小又受柵源極電壓UGS的控制。

圖3 MOS管示意圖

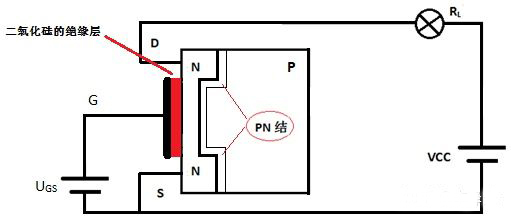

首先,我們假設VCC=0,我們?cè)跂艠OG和源極S加一個電源UGS,為了使D-S之間的兩個N型半導體連在一起形成電流管道(導電溝道),我們需要UGS>0,隨著UGS的逐漸加大,襯底P型半導體中的少子(自由電子)就向絕緣層的一側移動,當UGS大于一個電壓值Uth(開啟電壓)時,D-S之間就形成了N型的導電溝道(NMOS管),導電溝道的寬窄與UGS的大小有關,也就是說,D-S之間的電流受UGS電壓大小的控制,如圖4所示。

圖4
可以看到,增強型的NMOS在UGS=0時,D-S之間沒有導電溝道,它的元件符號也說明此特性,圖5所示,D-S之間是虛線。

圖5

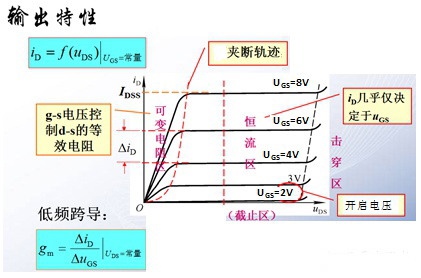

這也就好理解其輸出特性曲線上隨著UGS正壓越大則iD越大的原因了,見圖6。

圖6 增強型NMOS場效應管輸出特性曲線
轉移特性曲線也就好理解了,見圖7所示。

圖7 轉移特性曲線

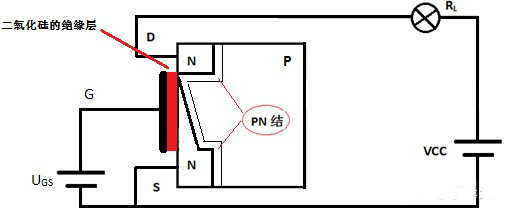

當UDS不等于零時,由于從D到S之間導電溝道內任意一點對S極的點位不同,對UGS的反作用也不同,越靠近D極導電溝道就越變窄,當UDS大于UGS時,導電溝道就能被夾斷,夾斷后盡管UDS再增大,但是,D-S之間的電流不再增大,如圖8所示。

圖8
可以看到,當UGS大于開啟電壓時,D-S電流與UGS之間成比例關系(用來實現信號的線性放大)。而當UGS很大時導電溝道導電,相當圖1開關合上,當UGS小于開啟電壓時,導電溝道被整個夾斷,相當于圖1開關打開,這種極端情況可以把場效應管看成是可控開關。
2、N溝道耗盡型MOS場效應管
當在上面結構的管子生產時在絕緣層里就加入了正電荷,使得器件出廠時D-S之間就有導電溝道,這種器件就是N溝道耗盡型MOS管,可以想象,UGS等于零時D-S之間就有導電溝道,大家就可以想象出它的輸出特性曲線和轉移特性曲線了,這里就不再贅述。
