變頻器制動電阻怎么接線圖解

變頻器制動電阻怎么接線

遇有內裝制動單元而需外加制動電阻的變頻器，一定要注意制動電阻的正確接線。制動電阻要接在端子P與DB之間，而不能接在P、N之間，否則會造成變頻器的逆變器在未運行時三相整流橋就滿載工作，造成變頻器無法正常工作，制動電阻也有燒毀的可能。

制動電阻配線長度在5m以下，且用絞線。

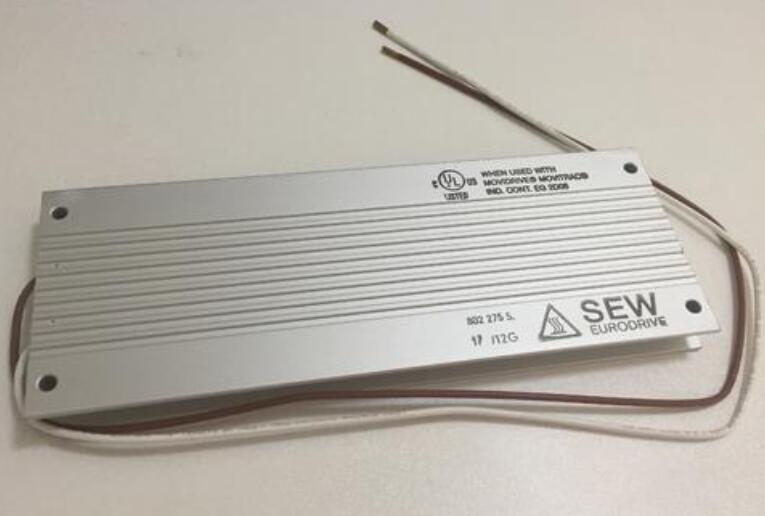

制動電阻的構成

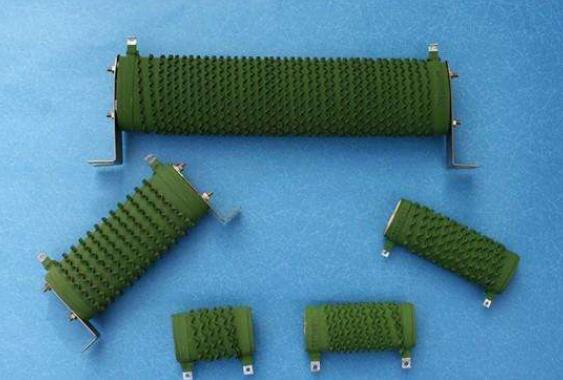

制動電阻，是波紋電阻的一種，主要用于變頻器控制電機快速停車的機械系統中，幫助電機將其因快速停車所產生的再生電能轉化為熱能。其由以下三個部分構成：

陶瓷管：是合金電阻絲的骨架，同時具有散熱器的功效；

合金電阻：扁帶波浪形狀，纏繞在陶瓷管表面上，負責將電機的再生電能轉化為熱能；

涂層：涂在合金電阻絲的表面上，具有耐高溫的特性，功用是阻燃。

制動電阻的安裝

制動電阻是一個發熱體，因此，安裝的要點如下：

（1）安裝位置制動電阻不能和變頻器裝在同一個控制柜內，以免使變頻器受熱。也不要太靠近其他怕熱的設備，以免影響其他設備的正常運行。

制動電阻也不要和變頻器離得太遠，一般應在5m以內，最多也不要超過10m。

（2）電阻柜的設計電阻柜應充分考慮制動電阻的散熱。

首先必須有足夠的空間；其次是要有散熱孔。對于接通比較頻繁的制動電阻，還應配置散熱風扇。
