壹芯微®AP05N50EH替代國際知名品牌對應型號,MOS(場效應管)AP05N50EH詳細參數,封裝引腳圖,規格書(數據手冊)

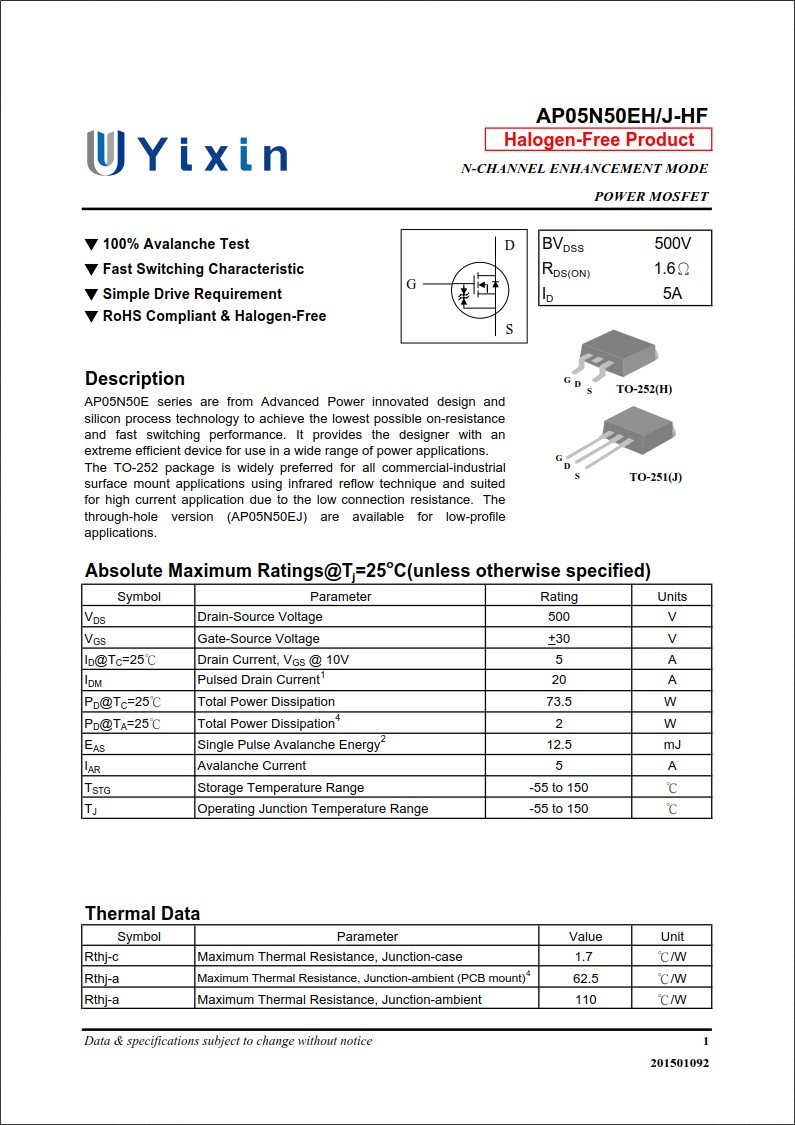

(圖：AP05N50EH場效應管封裝TO-252引腳圖)
| 參數 | 符號 | 值 | 單位 |
| 漏極-源極電壓 | VDSS | 500 | V |
| 柵極-源極電壓 | VGSS | ±30 | V |
| 雪崩電流 | IAR | 5 | A |
| 柵極-源極電壓(TJ=25°C) | ID | 5 | A |
| 柵極-源極電壓(TJ=100°C) | ID | - | A |
| 脈沖漏極電流 | IDM | 20 | A |
| 單脈沖雪崩能量 | EAS | 12.5 | mJ |
| 重復雪崩能量 | EAR | - | mJ |
| 二極管恢復峰值 | dv/dt | - | V/ns |
| 功耗,(TC=25°C) | PD | 73.5 | W |
| 功耗,(TA=25°C) | PD | 2 | W |
| 工作結溫范圍 | TJ | -55~150 | °С |
| 貯存溫度范圍 | TSTG | -55~150 | °С |
| 熱阻-結到外殼 | Rthj-c | 1.7 | °C/W |
| 熱阻-結到環境 | Rthj-a | 62.5 | °C/W |

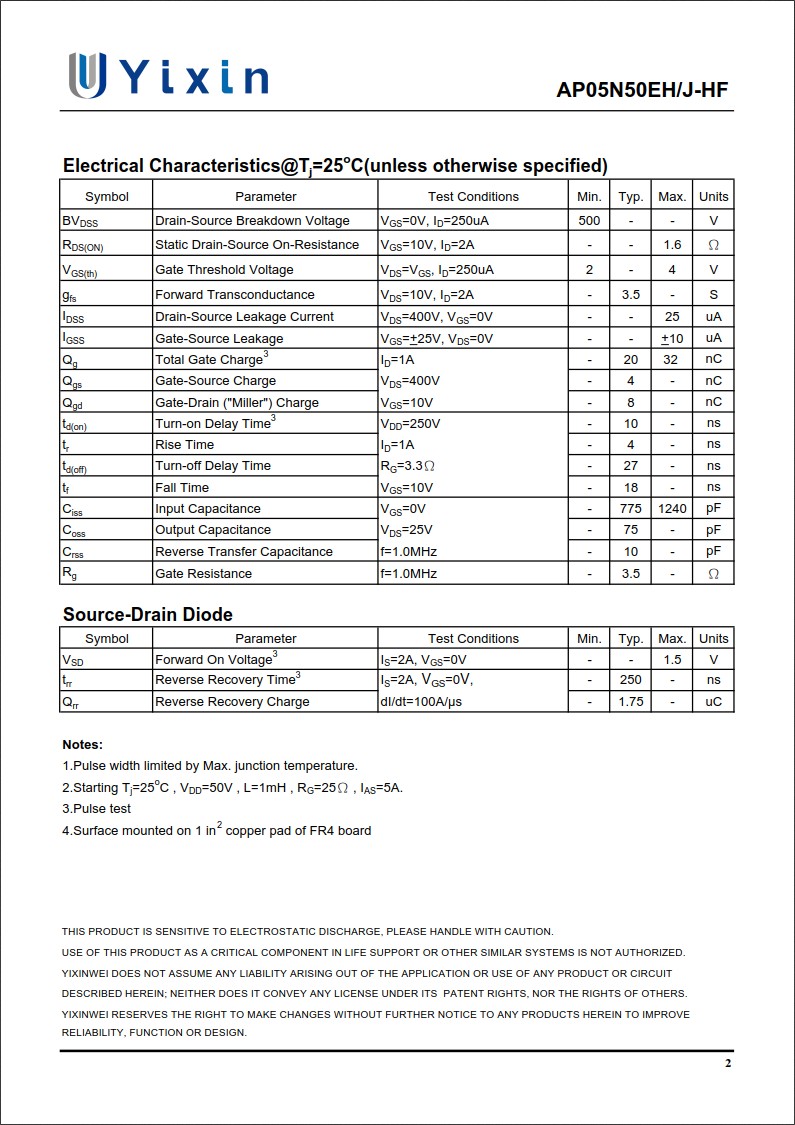

(參數表(如上)：絕對最大額定參數與電氣特性等)

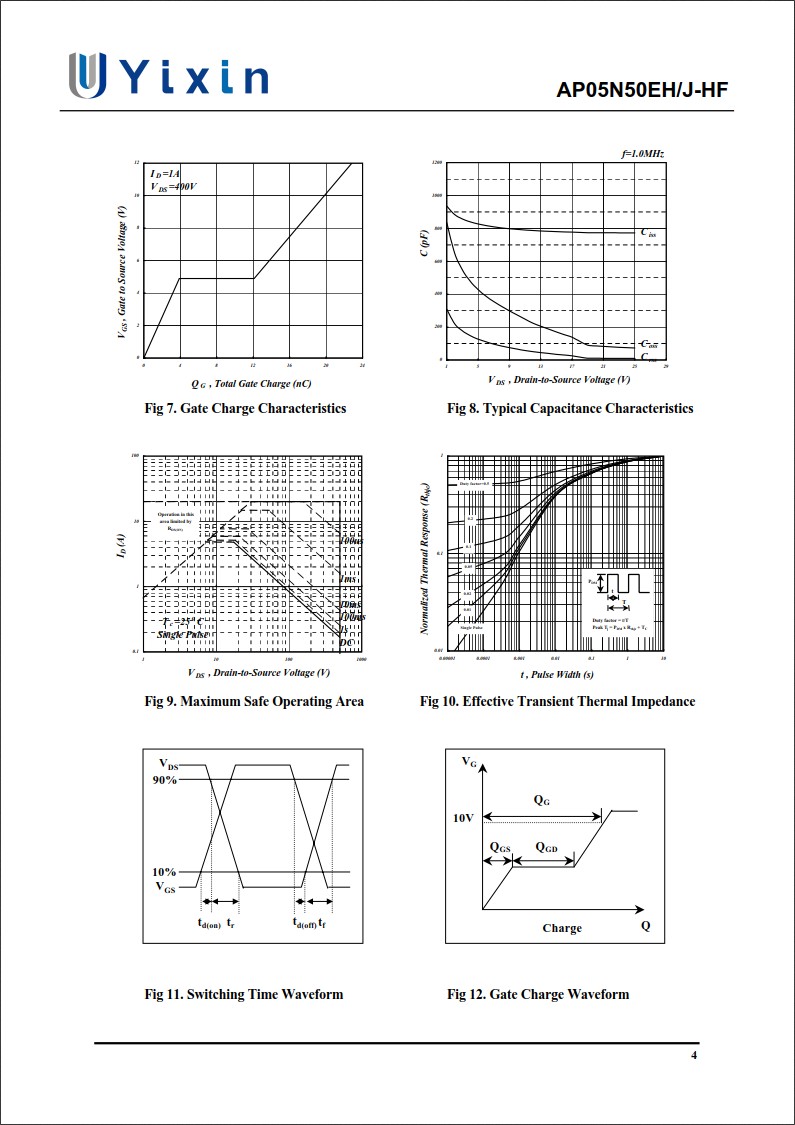

AP05N50EH.PDF規格書/數據手冊(點擊紅色字體下載)
