「AO3415」MOS管作為開關控制時為何用PMOS做上管NMOS做下管-壹芯微

了解MOS管的開通/關斷原理你就會發現，使用PMOS做上管、NMOS做下管比較方便。使用PMOS做下管、NMOS 做上管的電路設計復雜，一般情況下意義不大，所以很少采用。

下面先了解MOS管的開通 / 關斷原理，請看下圖：

NMOS管的主回路電流方向?yàn)镈→S，導通條件為VGS有一定的壓差，一般為5~10V（G電位比S電位高）；而PMOS管的主回路電流方向?yàn)镾→D，導通條件為VGS有一定的壓差，一般為-5~-10V（S電位比G電位高），下面以導通壓差6V為例。

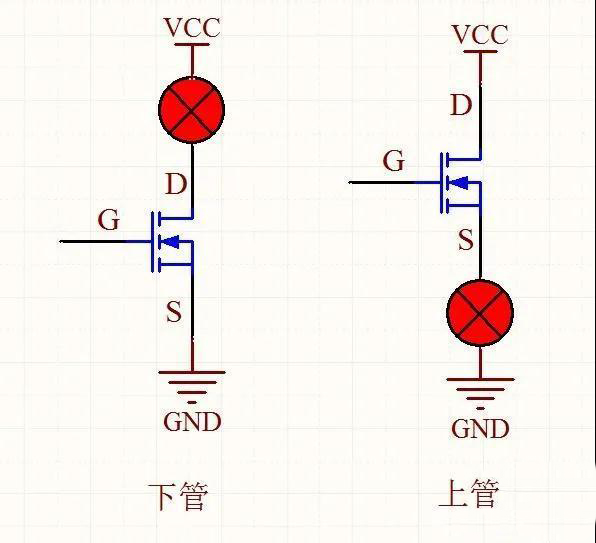

NMOS管

使用NMOS當下管，S極直接接地（為固定值），只需將G極電壓固定值6V即可導通；若使用NMOS當上管，D極接正電源，而S極的電壓不固定，無法確定控制NMOS導通的G極電壓，因?yàn)镾極對地的電壓有兩種狀態，MOS管截止時為低電平，導通時接近高電平VCC。當然NMOS也是可以當上管的，只是控制電路復雜，這種情況必須使用隔離電源控制，使用一個PMOS管就能解決的事情一般不會這么干，明顯增加電路難度。

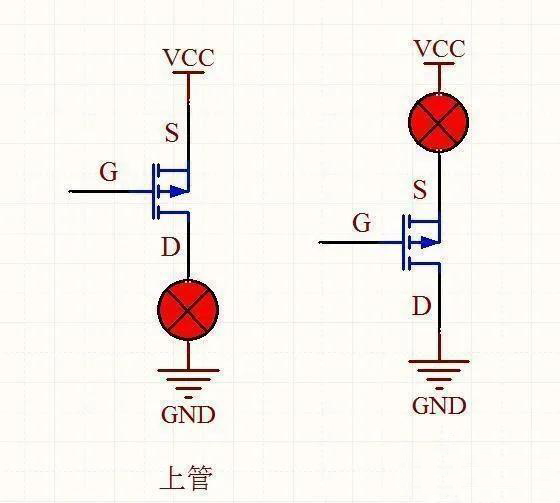

PMOS 管

使用PMOS當上管，S極直接接電源VCC，S極電壓固定，只需G極電壓比S極低6V即可導通，使用方便；同理若使用PMOS當下管，D極接地，S極的電壓不固定（0V或VCC），無法確定控制極G極的電壓，使用較麻煩，需采用隔離電壓設計。

產品供應信息

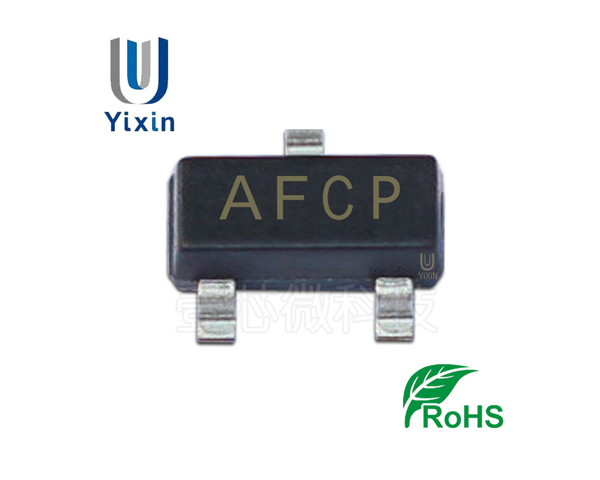

型號：AO3415(場效應MOS管)

品牌：壹芯微|類型：場效應MOS管封裝：SOT-23|多種封裝 尺寸不同 參數一致 免費樣品 歡迎咨詢

「AO3415」采購優質國產二/三極管Mosfet選壹芯微(專注領域 專業品質)，國內知名功率半導體生產商，專業進口生產設備，芯片與技術源自臺灣，完美替代進口品牌，頁面右側聯系銷售一線或工程師為您提供參數，選型，樣品申請，規格書與技術支持，歡迎咨詢
