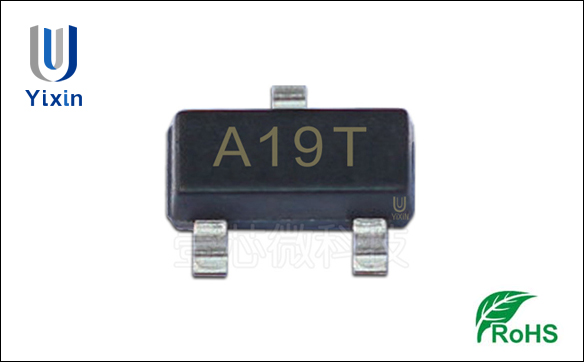

AO3401,SOT23,P溝道MOS場效應管 參數封裝引腳圖 規格書PDF

AO3401是P溝道MOS場效應管(MOSFET)，AO3401使用先進的溝槽技術提供出色的Rds(ON)、低柵極電荷和低至2.5V的柵極電壓操作。該器件適合用作負載開關或PWM應用。標準產品AO3401不含鉛（符合ROHS和Sony259規范）。AO3401L是綠色產品訂購選項。 AO3401和AO3401L在電氣上是相同的。

AO3401,SOT23(P溝道增強型場效應晶體管)主要參數特性如下

· VDS(V)：-30V

· ID(VGS=-10V情況下)：-4.2A

· RDS(ON)(VGS=-10V情況下) ：<50mΩ

· RDS(ON)(VGS=-4.5V情況下)：<65mΩ

· RDS(ON)(VGS=-2.5V情況下)：<120mΩ

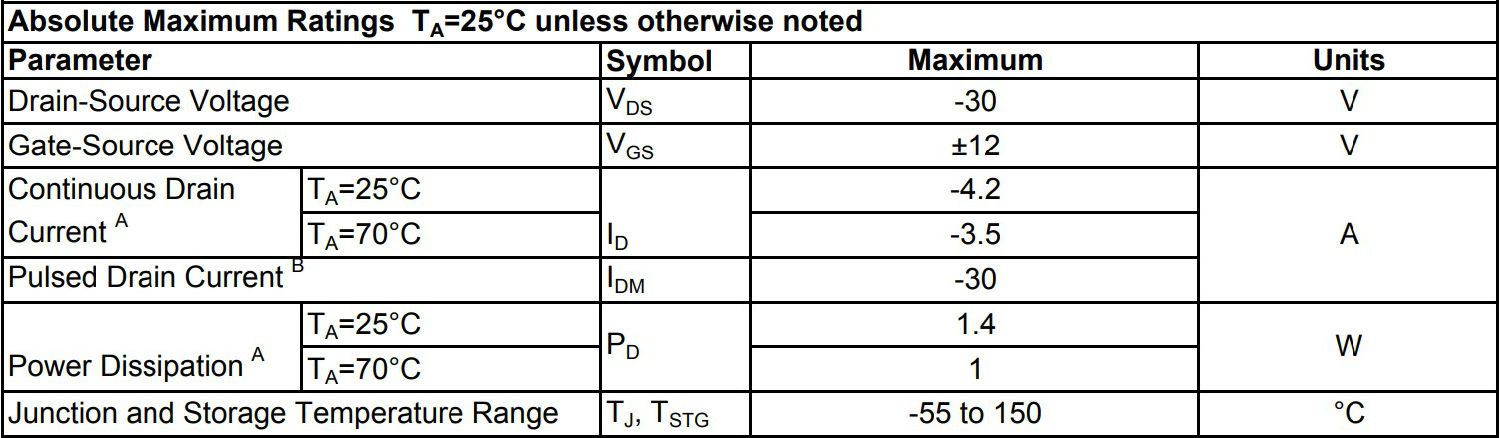

絕對最大額定參數(參數與最大值)如下

· Drain-Source Voltage（漏源電壓Vds）：-30V

· Gate-Source Voltage（柵源電壓Vgs）：±12V

· Continuous Drain Current（漏極電流Id 25℃）：-4.2A

· Continuous Drain Current （漏極電流Id 70℃）：-3.5A

· Power Dissipation（功率損耗Pd 25℃）：1.4W

· Power Dissipation（功率損耗Pd 70℃）：1W

· Junction and Storage Temperature Range（溫度范圍）：-55~150℃

壹芯微A03401數據手冊下還有熱特性和靜態特性等，建議自行閱讀觀看。

AO3401,SOT23數據手冊PDF(點擊查看下載)
