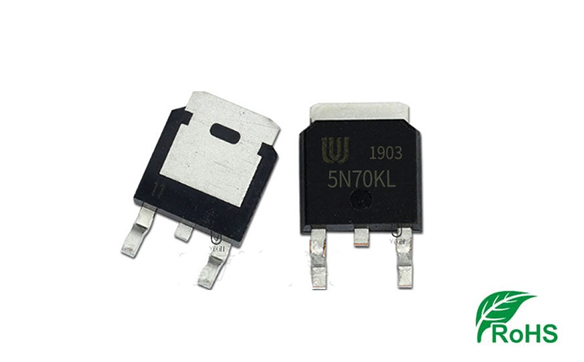

型號：5N70KL-TN3-R 極性：N溝道；電壓：700V 電流：5A；封裝：TO-252 促銷價格/免費樣品/選型替代/原廠直銷

5N70KL-TN3-R參數中文資料,5N70KL-TN3-R封裝管腳引腳圖,5N70KL-TN3-R規格書:查看下載

5N70KL-TN3-R的概述：

7N60K是一種高壓功率MOSFET，旨在具有更好的特性，例如快速開關時間、低柵極電荷、低導通電阻和高堅固性雪崩特性。 該功率MOSFET通常用于開關電源和適配器中的高速開關應用。

RDS(ON) < 1.2Ω @VGS = 10V

5N70KL-TN3-R的特性：

超低柵極電荷（典型值 29 nC）

低反向傳輸電容（CRSS = 典型值 16pF）

快速切換能力

雪崩能量測試

改進的dv/dt能力，高耐用性

5N70KL-TN3-R的絕對最大額定值（TC = 25°C，除非另有說明）：

Drain-Source Voltage漏源電壓,VDSS：600V

Gate-Source Voltage柵源電壓,VGSS：±30V

Avalanche Current 雪崩電流(注2),IAR：7.4A

Drain Current  Continuous漏極電流持續,ID：7.4A

Drain Current Pulsed漏極電流脈沖(注2),IDM：29.6A

Avalanche Energy Single Pulsed雪崩能量單脈沖(注3),EAS：220mJ

Avalanche Energy Repetitive雪崩能量重復(注2),EAR：14.2mJ

Peak Diode Recovery二極管峰值恢復(注4),dv/dt：4.5V/ns

Power Dissipation功耗,TO-220/TO-263,PD：142W

Power Dissipation功耗,TO-220F/TO-220F1/TO-220F3,PD：48W

Power Dissipation功耗,TO-220F2,PD：50W

Junction Temperature結溫,TJ：+150°C

Storage Temperature儲存溫度,TSTG：-55~+150°C

注意：1.絕對最大額定值是指超出該值可能會永久損壞設備的那些值。

絕對最大額定值僅是應力額定值,并不暗示功能設備操作。

2.重復額定值：脈沖寬度受最大結溫限制

3.L=9mH,IAS=7A,VDD=90V,RG=25Ω,啟動TJ=25°C

4.ISD≤7.4A,di/dt≤200A/μs,VDD≤BVDSS,起始TJ=25°C

壹芯微5N70KL-TN3-R規格書下還有熱特性，靜態特性與電氣參數等，建議自行閱讀觀看。
