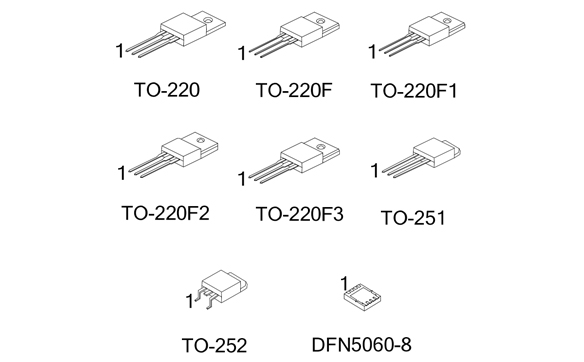

品牌：壹芯微|類型：場效應管MOSFET|封裝：TO-252/TO-220等|多種封裝 尺寸不同 參數一致 免費樣品 歡迎咨詢

MOS管是電壓控制電流源,控制電壓和電流屬于不同的支路，因而電壓的求解一般不難,進而根據漏極電流表達式來求出電流值，然后進行模型分析,求出跨導和輸出電阻。而三極管要先建立模型，然后進行電路分析，求解過程特別是計算很復雜,容易出錯；總體而言，我覺得MOS管的分析要比三極管簡單一些。

三極管和MOS管的不同之處：

一、在三極管中,空穴和自由電子都參與導電，稱為雙極型器件，用BJT表示；而MOS管只有多子導電,稱為單極型器件，用FET表示.由于多子濃度不受外界溫度、光照、輻射的影響,在環境變化劇烈的條件下,選用FET比較合適。這也就是我們通常所說的MOS管比較穩定的原因。

二、在放大狀態工作時，三極管發射結正偏,有基極電流，為電流控制器件,相應的輸入電阻較小，約103Ω；FET在放大狀態工作時無柵極電流，為電壓控制器件，輸入電阻很大，JFET的輸入電阻大于107Ω，MOS管的輸入電阻大于109Ω。

三、MOS管的源極和漏極在結構上對稱，可以互換使用(但應注意,有時廠家已將MOS管的源極與襯底在管內已經短接，使用時就不能互換)。對耗盡型MOS管的VGS可正、可負、可為零，使用時比較靈活。三極管的集電極和發射極一般不能互換使用。

四、在低電壓小電流狀態下工作時，FET可作為壓控可變線性電阻器和導通電阻很小的無觸點電子開關。

五、MOS管工藝簡單，功耗小，適合于大規模集成。三極管的增益高，非線性失真小，性能穩定。在分立元件電路和中、小規模集成電路中，三極管仍占優勢。

六、三極管的轉移特性(ic-vbe的關系)按指數規律變化，場效應管的轉移特性按平方規律變化，因此MOS管的非線性失真比三極管的非線性失真大。

七、MOS管的三種基本組態電路(共源、共漏和共柵)可以對照三極管的共發、共集和共基電路,由于場效應管的柵極無電流,所以輸入電阻R'i≈∞。跨導gm比三極管的小一個數量級，gm我們可以用轉移特性求導得到

八、三極管可以說是電流控制電流源的器件，而電流是通過輸入電阻的大小來體現的；但MOS管是電壓控制電流源的器件

九、記住四種mos管的特性曲線的方法：只需記住n溝道的emos管的曲線,它的Vgs是大于0的，且曲線呈遞增趨勢。而p溝道的emos的Vgs是小于0的,且呈現遞減趨勢．dmos的Vgs既有大于0的部分,又有小于0的部分,按照n溝道遞增,p溝道遞減的曲線特征就可以將dmos的特性曲線記住了

十、MOS管是電壓控制元件，而三級管是電流控制元件；MOS管是利用多數載流子導電,所以稱為單極性器件，而三級管既有多子，也有少子導電,稱之為雙極性器件；MOS管靈活性比三級管好；MOS管的制造工藝更適合于集成電路。
