來源:壹芯微 發布日期
2021-09-17 瀏覽:-4N65ZG-TN3-R TO252 N溝道 高壓650V 4A - 場效應MOS管 - 壹芯微
| 型號 | 極性 | 電壓 | 電流 | 封裝 |
| 4N65ZG-TN3-R | N溝道 | 650V | 4A | TO-252 |
4N65ZG-TN3-R是一款高壓功率MOSFET具有更好的特性,例如快速開關時間、低柵極充電、低通態電阻和高堅固性雪崩特征。 這種功率MOSFET通常用于高速開關應用,包括電源、PWM電機控制、高效直流到直流轉換器和橋接電路。
The 4N65ZG-TN3-R is a high voltage power MOSFET designed to have better characteristics, such as fast switching time, low gate charge, low on-state resistance and have a high rugged avalanche characteristic. This power MOSFET is usually used in high speed switching applications including power supplies, PWM motor controls, high efficient DC to DC converters and bridge circuits.
4N65ZG-TN3-R的特性:
高額定電流 High Current Rating
降低RDS(on) Lower RDS(on)
低電容 Lower Capacitance
降低總柵極電荷 Lower Total Gate Charge
更嚴格的VSD規格 Tighter VSD Specifications
雪崩能量指定 Avalanche Energy Specified

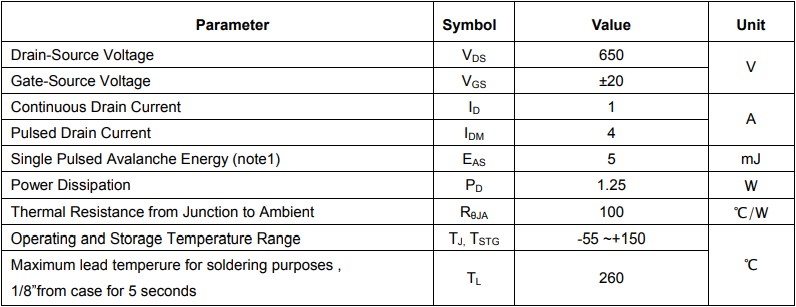

4N65ZG-TN3-R的絕對最大額定值(TC = 25°C,除非另有說明):

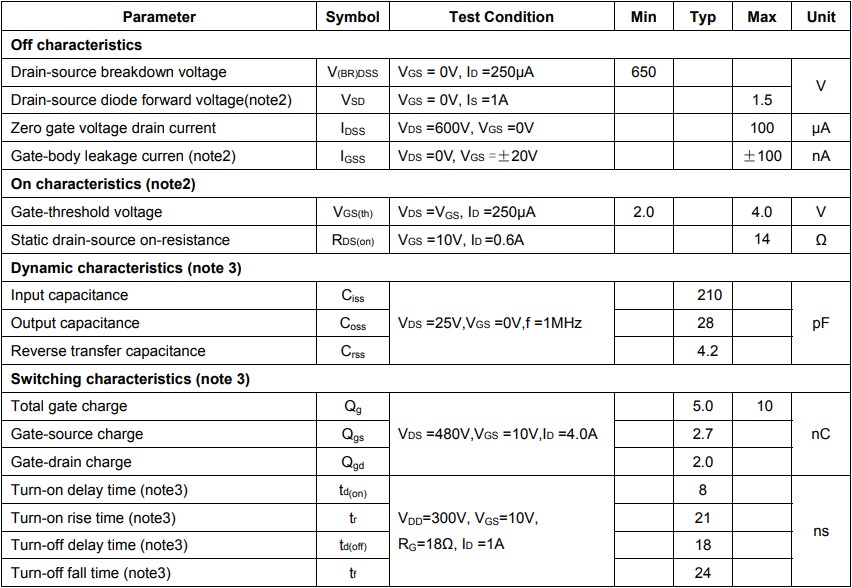

4N65ZG-TN3-R的電氣特性(TC =25°С,除非另有說明):

注意事項:1. L=10mH, IL=1 A, VDD=50V, VGS=10V,RG=25Ω,啟動TJ=25℃。2. 脈沖測試:脈沖寬度≤300μs,占空比≤2%。3.這些參數沒有辦法驗證。
Notes :1. L=10mH, IL=1 A, VDD=50V, VGS=10V,RG=25?,Starting TJ=25℃. 2. Pulse Test : Pulse width≤300µs, duty cycle ≤2%. 3. These parameters have no way to verify.

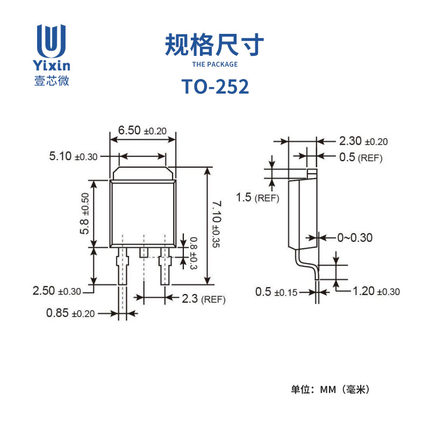

4N65ZG-TN3-R的引腳說明:
