25W 場效應晶體管(MOSFET)音頻放大器電路

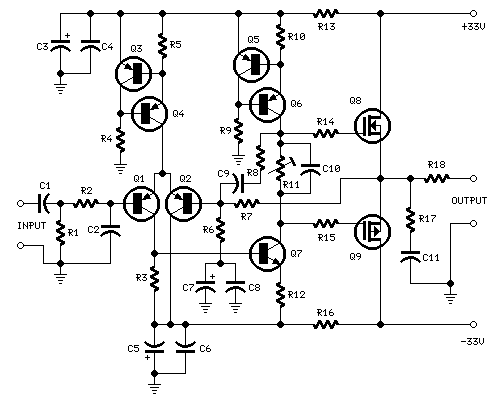

電路圖

零件：

R1，R4 = 47K 1/4W電阻

R2 = 4K7 1/4W電阻

R3 = 1K5 1/4W電阻

R5 = 390R 1/4W電阻

R6 = 470R 1/4W電阻

R7 = 33K 1/4W電阻

R8 = 150K 1/4W電阻

R9 = 15K 1/4W電阻

R10 = 27R 1/4W電阻

R11 = 500R 1/2W金屬陶瓷微調

R12，R13，R16 = 10R 1/4W電阻

R14，R15 = 220R 1/4W電阻

R17 = 8R2 2W電阻

R18 = R22 4W電阻（繞線）

C1 = 470nF的63V滌綸電容器

C2 = 330pF的63V聚苯乙烯電容器

C3，C5 = 470uF的63V電解電容器

C4，C6，C8，C11 = 100nF的63V滌綸電容器

C7 = 25V 100uF的電解電容

C9 = 10pF的63V聚苯乙烯電容器

C10 = 1uF的63V滌綸電容

Q1-Q5 = BC560C 45V100mA低噪音高增益PNP晶體管

Q6 = BD140 80V 1.5A PNP晶體管

Q7 = BD139 80V 1.5A NPN晶體管

Q8 = IRF532 100V 12A N溝道場效應晶體管

Q9 = IRF9532 100V 10A P溝道場效應晶體管

電源電路原理圖：

零件：

R1 = 3K3 1/2W電阻

C1 = 10nF的1000V滌綸電容器

C2，C3 = 4700u901，F(xiàn) 50V電解電容器

C4，C5 = 100nF的63V滌綸電容器

D1 200V 8A二極管橋

D25毫米。 紅色LED

F1，F(xiàn)2 3.15A的保險絲插座

T1 220V，25 + 25V，120VA電源變壓器

PL1 主電源插頭

SW1單刀單擲（SPST）電源開關

附注：

Q6和Q7必須有一個小的U形散熱片。

Q8和Q9必須安裝在散熱片。

調整R11靜態電流在100mA。

正確的接地是非常重要的，以消除嗡嗡聲。在相同的點R1，R4，R9，C3至C8的接地側連接。C11連接在輸出地。然后分別連接在電源地輸入和輸出地。

技術數據：

輸出功率：25W / 8歐姆（1kHz正弦波）

靈敏度：200mV輸入25W輸出

頻率響應：30Hz到20kHz的-1dB的

總諧波失真@ 1KHZ：0.1W 1W 0.006％10W 20W 25W 0.01％0.007％0.006％0.014％

總諧波失真10KHz頻率：0.1W 1W 0.016％10W 20W 25W 0.07％0.045％0.02％0.024％
