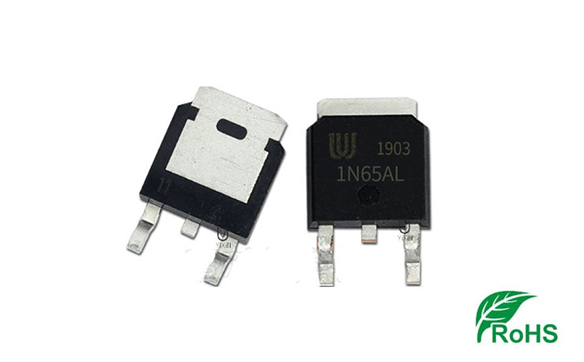

2021-09-28 瀏覽:-1N65AL-TN3-R TO252 N溝道 高壓650V 1A - 場效應MOS管 - 壹芯微

型號:1N65AL-TN3-R 極性:N溝道;電壓:650V 電流:1A;封裝:TO-252 促銷價格/免費樣品/選型替代/原廠直銷
1N65AL-TN3-R參數中文資料,1N65AL-TN3-R封裝管腳引腳圖,1N65AL-TN3-R規格書:查看下載

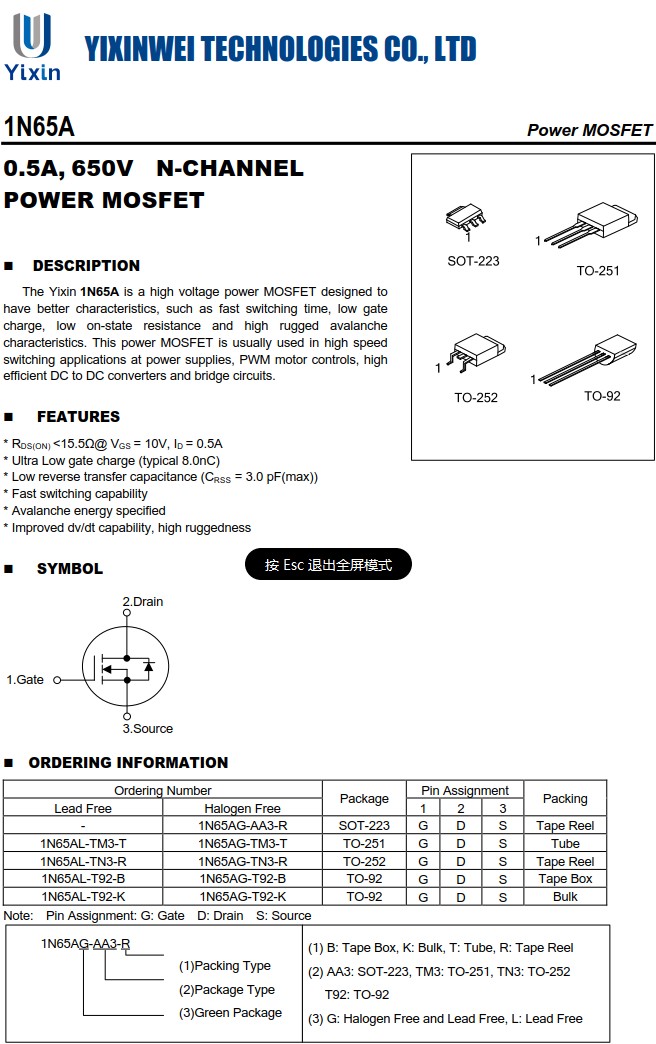

1N65AL-TN3-R的概述:
壹芯1N65A是一款高壓功率MOSFET,旨在具有更好的特性,例如快速開關時間、低柵極電荷、低導通電阻和高堅固性雪崩特性。 該功率 MOSFET 通常用于電源、PWM 電機控制、高效 DC 到 DC 轉換器和橋式電路的高速開關應用。
1N65AL-TN3-R的特性:
RDS(ON)<15.5Ω@VGS=10V,ID=0.5A
超低柵極電荷(典型值 8.0nC)
低反向傳輸電容(CRSS=3.0pF(最大值))
快速切換能力
指定雪崩能量
改進的dv/dt能力,高耐用性

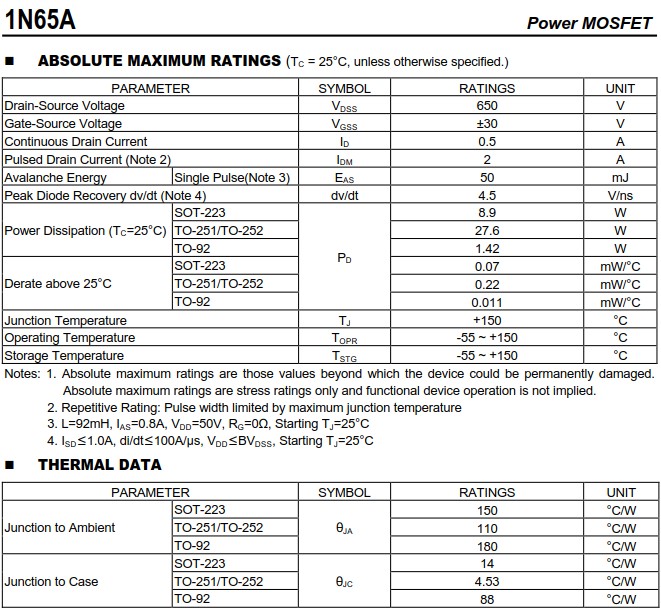

1N65AG-TN3-R的絕對最大額定值(TC = 25°C,除非另有說明):
Drain-SourceVoltage漏源電壓,VDSS:650 V
Gate-SourceVoltage柵源電壓,VGSS:±30 V
ContinuousDrainCurrent連續漏極電流,ID:0.5 A
PulsedDrainCurrent脈沖漏極電流(注2),IDM:2 A
AvalancheEnergySinglePulse雪崩能量單脈沖(注3),EAS:50 mJ
PeakDiodeRecovery峰值二極管恢復(注4),dv/dt:4.5 V/ns
PowerDissipation功耗(TC=25°C),SOT-223,PD:8.9 W
PowerDissipation功耗(TC=25°C),TO-251/TO-252,PD:27.6 W
PowerDissipation功耗(TC=25°C),TO-92,PD:1.42 W
DerateAbove25°C25°C以上降額,SOT-223,PD:0.07 mW/°C
DerateAbove25°C25°C以上降額,TO-251/TO-252,PD:0.22 mW/°C
DerateAbove25°C25°C以上降額,TO-92,PD:0.22 mW/°C
JunctionTemperature結溫,TJ:+150 °C
OperatingTemperature工作溫度,TOPR:-55~+150°C
StorageTemperature儲存溫度,TSTG:-55~+150°C
注意: 1. 絕對最大額定值是指超出該值可能會永久損壞設備的那些值。絕對最大額定值僅是應力額定值,并不暗示功能設備操作。
2. 重復評級:脈沖寬度受最大結溫限制
3. L=92mH, IAS=0.8A, VDD=50V, RG=0Ω, 起始TJ=25°C
4. ISD≤1.0A,di/dt≤100A/μs,VDD≤BVDSS,起始TJ=25°C

壹芯微1N65AG-TN3-R規格書下還有熱特性,靜態特性與電氣參數等,建議自行閱讀觀看。
