10N65場效應管參數資料大全,10N65代換選型手冊

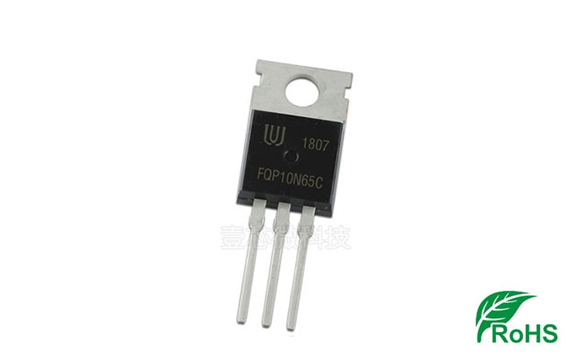

10N65系列場效應管TO-220封裝引腳圖：

壹芯微供應10N65系列的場效應管型號如下（尾綴不同，參數一致，主要區分材質、封裝與包裝方式）

10N65L-TA3-T 10N65G-TA3-T 封裝形式TO-220

10N65L-TF1-T 10N65G-TF1-T 封裝形式TO-220F1

10N65L-TF2-T 10N65G-TF2-T 封裝形式TO-220F2

10N65L-TF3-T 10N65G-TF3-T 封裝形式TO-220F

10N65L-T2Q-T 10N65G-T2Q-T 封裝形式TO-262

10N65L-TQ2-T 10N65G-TQ2-T 封裝形式TO-263

10N65L-TQ2-R 10N65G-TQ2-R 封裝形式TO-263

10N65.pdf 規格書查看下載

10N65系列特性參數如下：

* RDS(ON)<0.86Ω @ VGS=10V

* 低柵極電荷（典型值為44nC）

* 低Crss（典型值18pF）

* 快速切換

* 100%雪崩測試

* 改進的dv/dt功能

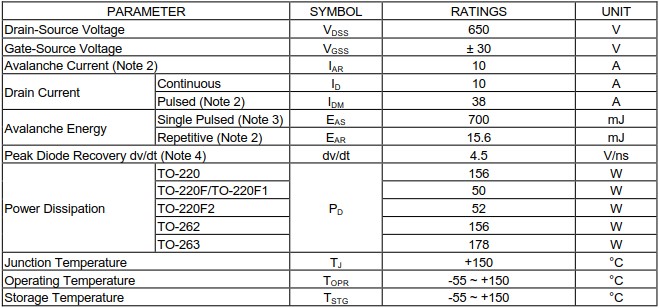

10N65系列絕對最大額定參數如下：（TC=25°C，除非另有說明）

極性：NPN

Drain-SourceVoltage漏源電壓,V_DSS：650V

Gate-SourceVoltage柵源電壓,V_GSS：±30V

DrainCurrentContinuous漏極電流連續,I_D：10A

PowerDissipation功耗,TO-220,P_D：156W

PowerDissipation功耗,TO-220F/TO-220F1,P_D：50W

PowerDissipation功耗,TO-220F2 ,P_D：52W

PowerDissipation功耗,TO-262 ,P_D：156W

PowerDissipation功耗,TO-263,P_D：178W

Junction Temperature結溫,T_J：+150°C

OperationTemperatureAndStorageTemperature工作和儲存溫度,T_OPR,T_STG：-55 ~+150°C

壹芯微10N65規格書下還有熱特性，靜態特性與電氣參數等，建議自行閱讀觀看。
