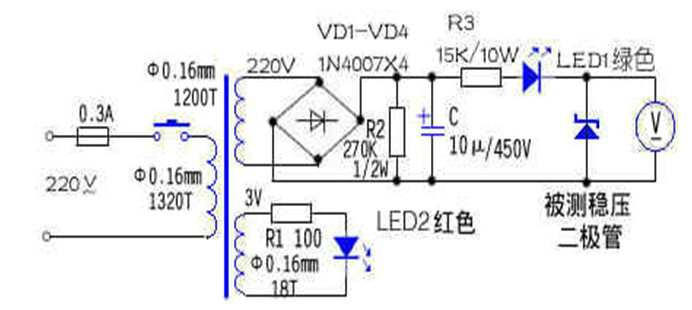

穩壓二極管，在電子產品中有廣泛的應用，如彩電中的穩壓電路及保護電路就有大量的應用。最近幾年，由于大量國外電子產品及元器件的引入，使不少穩壓二極管的參數難于查找，給檢修帶來了一定的麻煩。另外，在自制及維修電子產品時，有時對穩壓二極管的參數要求較嚴（如彩電保護電路中的穩壓二極管），這就需要對新購的或有懷疑的穩壓二極管進行檢測和挑選，所以，自制一個簡單的穩壓二極管測試器很有必要?，F把我自制的一個穩壓二極管測試器介紹給大家，供參考仿制。電路如圖所示。

圖中所示參數，能測量從0～250V范圍之內的小功率穩壓二極管的穩定電壓值，如果所測穩壓二極管的穩壓值較低，則變壓器次級的電壓可適當降低些。

圖中的電壓表，可用萬用表的直流電壓擋代替，變壓器也可用電子管收音機的電源變壓器代用，我在制作時用的就是一只三燈絲電子管收音機的電源變壓器。需注意的是，如所測穩壓二極管的穩壓值較高，則圖中的R2千萬不能省略，否則可能受到電擊。另外，如感到用按鍵開關不方便，也可用扭子開關。

使用時，把被測二極管按圖示方向接入，按下電源開關，則可以從電壓表上讀出該穩壓二極管的穩定電壓值，這時LED1應發綠光，說明正在進行測試。

另外，若將三極管的C、E極接入，則可測出三極管的耐壓值，本裝置可測出約300V以下耐壓的管子，請注意的是，3AD類管子漏電流較大，所測值明顯偏低。當然，若想對彩電行管等作簡易測試，可將變壓器次級電壓進一步提高，但繞制時的絕緣需認真對待
