2015-09-11 瀏覽：-全新小型SOD-962封裝的肖特基二極管(SL2，0.62×0.32mm)：DSF01S30SL(低VF)，DSR01S30SL(低IR)
東芝已推出了肖特基二極管“DSF01S30SL、DSR01S30SL”，它們可應用于智能手機和可穿戴式器件等移動設備的電源電路中。
SOD-962(SL2)封裝屬于小型封裝，其體積僅為工業標準SOD-882封裝的三分之一，所以適用于高密度安裝。
特性/輪廓圖
特性
·低正向電壓：VF=0.41V(典型值) @IF=100mA(DSF01S30SL)
·低反向電壓：IR<350nA(典型值) @VR=30V(DSR01S30SL)
·超低電容快速開關：
Ct=9.3pF(典型值)(DSF01S30SL)
Ct=8.2pF(典型值)(DSR01S30SL)
·使用SOD-962封裝的最佳高密度安裝(SL2，0.63×0.32mm)

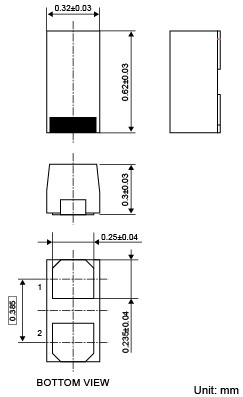

輪廓圖
應用/電路實例
應用
·移動計算設備(智能手機、可穿戴式設備等)

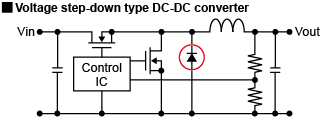

電路實例
主要規格
器件型號 | 絕對 | VF典型值 | IR 最大值（μA） | Ct典型值 | ||
VR | IO | @10V | @30V | |||
DSF01S30SL | 30 | 100 | 0.41 | 7 | 50 | 9.3 |
DSR01S30SL | 0.51 | 0.35 | 0.7 | 8.2 | ||

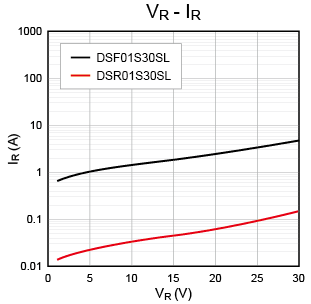

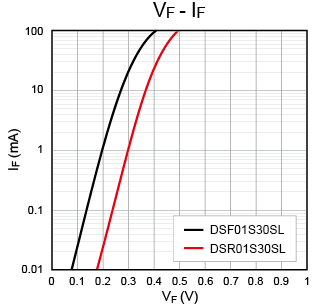

特性曲線
