怎么正確的理解漏極開路輸出跟推挽輸出

要理解推挽輸出，首先要理解好三極管（晶體管）的原理。下面這種三極管有三個端口，分別是基極（Base）、集電極（Collector）和發射極（Emitter）。下圖是NPN型晶體管。

這種三極管是電流控制型元器件，注意關鍵詞電流控制。意思就是說，只要基極B有輸入（或輸出）電流就可以對這個晶體管進行控制了。

 下面請?jiān)试S我換一下概念，把基極B視為控制端，集電極C視為輸入端，發射極E視為輸出端。這里輸入輸出是指電流流動的方向。

當控制端有電流輸入的時候，就會有電流從輸入端進入并從輸出端流出。

而PNP管正好相反，當有電流從控制端流出時，就會有電流從輸入端流到輸出端。

那么推挽電路：

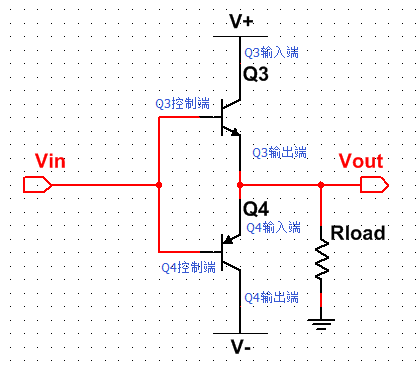

上面的三極管是N型三極管，下面的三極管是P型三極管，請留意控制端、輸入端和輸出端。

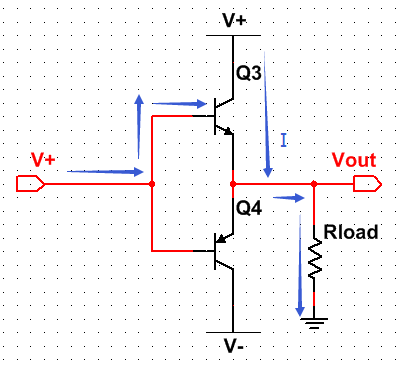

當Vin電壓為V+時，上面的N型三極管控制端有電流輸入，Q3導通，于是電流從上往下通過，提供電流給負載。

經過上面的N型三極管提供電流給負載（Rload），這就叫「推」。

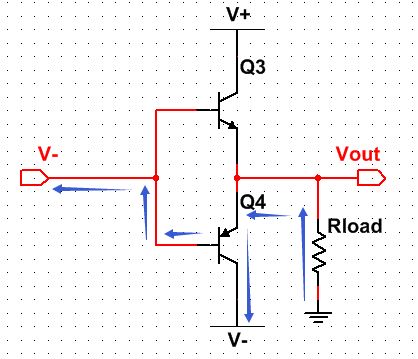

當Vin電壓為V-時，下面的三極管有電流流出，Q4導通，有電流從上往下流過。

經過下面的P型三極管提供電流給負載（Rload），這就叫「挽」。

以上，這就是推挽（push-pull）電路。

那么什么是開漏呢？這個在我答案一開頭給出的「網上資料」里講得很詳細了，我這里也簡單寫一下。

要理解開漏，可以先理解開集。

如圖，開集的意思，就是集電極C一端什么都不接，直接作為輸出端口。

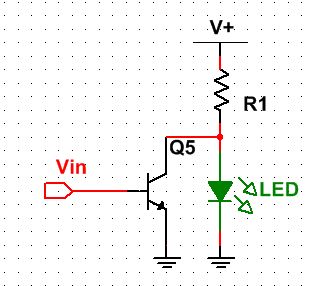

如果要用這種電路帶一個負載，比如一個LED，必須接一個上拉電阻，就像這樣。

當Vin沒有電流，Q5斷開時，LED亮。 當Vin流入電流，Q5導通時，LED滅。

開漏電路，就是把上圖中的三極管換成場效應管（MOSFET）。

N型場效應管各個端口的名稱：

場效應管是電壓控制型元器件，只要對柵極施加電壓，DS就會導通。

結型場效應管有一個特性就是它的輸入阻抗非常大，這意味著：沒有電流從控制電路流出，也沒有電流進入控制電路。沒有電流流入或流出，就不會燒壞控制電路。而雙極型晶體管不同，是電流控制性元器件，如果使用開集電路，可能會燒壞控制電路。這大概就是我們總是聽到開漏電路而很少聽到開集電路的原因吧？因?yàn)殚_(kāi)集電路被淘汰了。
