怎么用數據表估算穩壓二極管的動態阻抗知識

動態電阻（Rz）是穩壓二極管（Zener diode，也稱齊納二極管、齊納管、穩壓管）的特征參數之一，同穩定電壓（Uz）、穩定電流（Iz）、溫度系數（Ctv）、耗散功率（Pz）一樣重要。在廠家提供的datasheet中，并沒有給出動態電阻（Rz）的具體數值，需要用戶通過數據表來估算。

大家知道，普通二極管工作于正向導通狀態，穩壓二極管工作于反向擊穿狀態，是根據齊納狀態“電流陡增而電壓基本保持不變”這一特性進行穩壓的。因此，穩壓二極管的動態電阻是從反向特性上求取的，Rz=△VZ/△IZ。

普通二極管的動態電阻小，相同電流變化△I引起的電壓變化△V就越小，電壓就越穩定。因此，穩壓二極管的動態電阻（Rz）越小越好，通常只有幾個歐姆。

穩壓電壓對穩壓抗阻的影響

以合科泰半導體公司HDZ18VD12普通二極管為例，該穩壓管對標BZT52C18穩定電壓18V，正向電壓VF為0.9V，最大功耗PD不超過350mW。從數據表提供的特性曲線還可以看出，BZT52C18溫度系數為16.5mV/°C。

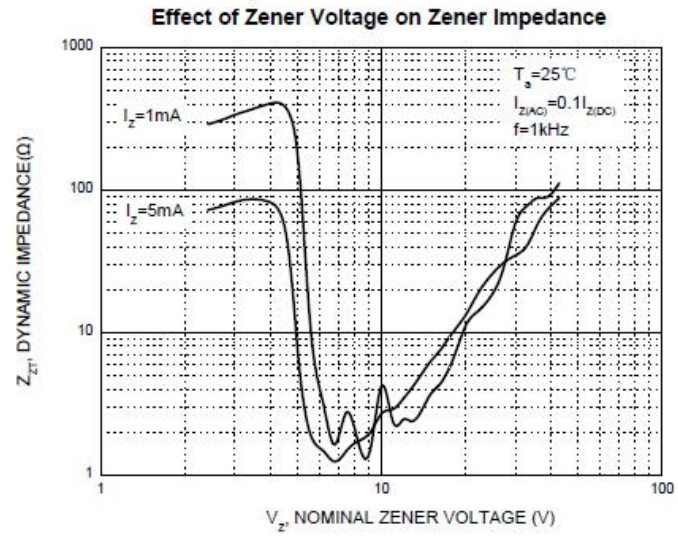

再觀察BZT52C18的動態阻抗（dynamic impedance）曲線，其雙軸均呈現指數變化。對于BZT52C18穩壓管，從橫軸找到穩定電壓18V，對應縱軸表示的動態阻抗電阻值約為8歐姆。

在產品選型時，須考慮BZT52C18穩壓管的穩壓范圍：18V（-1.2~+1.1V），即BZT52C18穩壓二極管的穩壓范圍為16.8~19.1V，從曲線可以查出對應的動態阻抗范圍為6-10歐姆。
