怎么區分薄膜電阻和厚膜電阻-薄膜電阻及厚膜電阻結構特點是什么

薄膜電阻和厚膜電阻定義

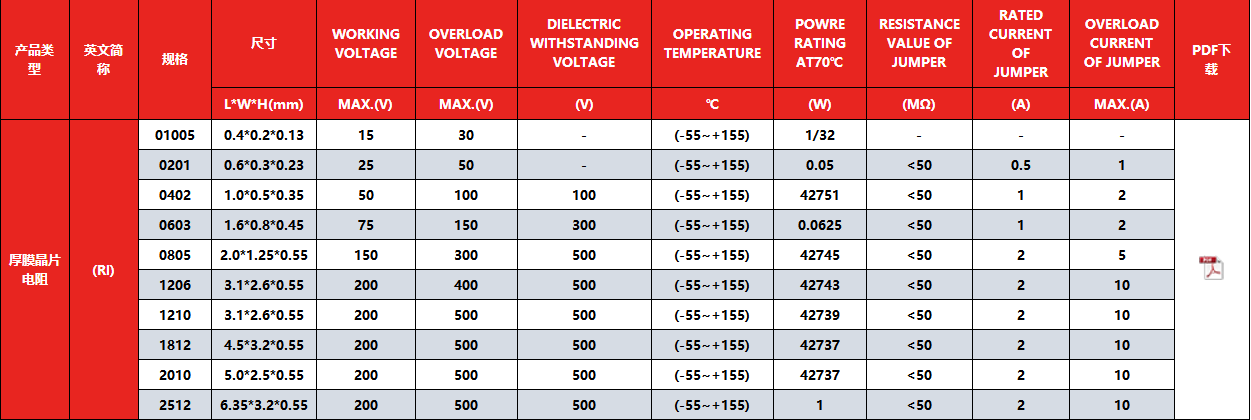

1、厚膜電阻

厚膜貼片電阻，又稱：片式固定電阻器，采用厚膜工藝印刷而成，這種電阻有多種形狀，包括帶型、曲線形、長方形等。主要在功率電阻和精密電阻的制造中應用較多。這種電阻耐潮濕、高溫、溫度系數小、體積小，重量輕。

常規厚膜片式電阻生產流程：原材料準備基片漿料絲網→正背面導體印刷→導體燒結烘干→電阻印刷→電阻體燒結→玻璃層印刷→玻璃層燒結→鐳射切割→保護層印刷→保護層硬化→字碼印刷→分條→端銀/濺鍍→端頭硬化→折粒/電鍍→測試→編帶包裝。

2、薄膜電阻

薄膜電阻器是高精度電阻器的一種，它采用類蒸發的方法將一定電阻率材料蒸鍍于絕緣材料表面制成，一般這類電阻常用的絕緣材料是陶瓷基板。我們常說的高精度低溫漂貼片電阻一般就指的是薄膜貼片電阻器，包括常見的千分之一電阻和萬分之一電阻。

怎么區分電阻是薄膜式還是厚膜式

厚膜電阻和薄膜電阻是使用較多的一種類型電阻，薄膜電阻是現在主流的貼片精密電阻器，但是如何區分這兩種電阻呢？

1、根據（μm）

厚膜電阻的膜厚一般大于10μm，薄膜的膜厚小于10μm，大多處于小于1μm;

2、根據制造工藝

厚膜電阻一般采用絲網印刷工藝，薄膜電阻采用的是真空蒸發、磁控濺射等工藝方法。

3、根據精度

厚膜電阻一般精密程度不高，多數是1%、5%、10%等，而薄膜電阻則可以做到0.01%精度，0.1%精度等；

4、根據溫度系數

厚膜電阻的溫度系數上很難控制，一般較大，但是薄膜電阻則可以做到非常低的溫度系數，如5PPM/℃，10PPM/℃這樣電阻阻值隨溫度變化非常小，阻值穩定可靠，因此價格相對厚膜電阻來說會比較貴一些。因此：當溫度系數和精度要求高時，就使用薄膜工藝的電阻，如果是一般要求使用厚膜工藝的電阻即可。
