直流穩壓電源怎么組成

直流穩壓電源的主要作用是提供穩定的直流電壓輸出，用于供電各種需要直流電源的設備和電路。

以下是直流穩壓電源的主要作用：

1. 供電設備：直流穩壓電源可以為各種設備和電路提供所需的直流電源，如電子設備、通信設備、實驗設備、計算機、音頻設備等。它可以為設備提供穩定的電壓及電流，以確保設備的正常工作和可靠性。

2. 電子測試與實驗：直流穩壓電源是進行電子測試和實驗的重要工具。它可以為電路提供精確的電壓輸出，以便進行各種測量、調試、驗證和性能評估。

3. 電路設計與開發：在電路設計和開發過程中，直流穩壓電源可以作為電路的電源供應，提供穩定的參考電壓和電流，以確保電路的正常運行和性能調試。

4. 電子維修與維護：在電子設備維修和維護過程中，直流穩壓電源可以用于替代或模擬設備的電源，以進行故障排除、信號跟蹤、電路分析和測試等操作。

5. 負載模擬：對于某些需要模擬負載的應用，如電池測試、功率供應測試等，直流穩壓電源可以提供可控的穩定電流負載。

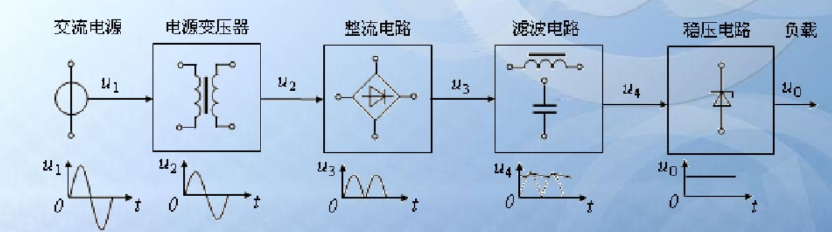

電子設備一般都需要直流電源供電。這些直流電源除了少數利用干電池和直流發電機外，大多數是采用把交流電（市電）轉變為直流電的直流穩壓電源。直流穩壓電源由電源變壓器、整流、濾波和穩壓電路四部分組成，其組成方框圖如圖所示。

1．電源變壓器

一般情況下，負載所需要的直流電壓UO的數值較低，這就需要通過變壓器將電網提供的交流電（220V，50Hz）經電源變壓器變換，之后得到符合電路需要的交流電壓。2．整流電路

利用二極管的單向導電性把交流電變換為極性固定的直流電，但是電壓數值卻在很大范圍內變化，稱其為單向脈動直流電壓。

3．濾波電路

整流電路輸出的單向脈動直流電壓中，既包括直流分量，又包括較多的交流諧波成分。濾波電路的作用就是濾除其中的交流諧波，輸出平滑的直流電壓。

4．穩壓電路

由于電網提供的交流電壓（有效值）有時會產生波動。此外，負載也會發生變化（負載所取用的電流發生變化），這些都會引起輸出的直流電壓UO發生變化。穩壓電路的作用就是在以上兩種情況下，保持輸出的直流電壓UO穩定。同時，穩壓電路也使輸出的直流電壓更加平滑。

直流穩壓電源使用方法

直流穩壓電源是一種用于提供穩定的直流電壓輸出的電源。以下是使用直流穩壓電源的一般步驟：

1. 連接輸入電源：將直流穩壓電源的輸入端與交流電源（如電源插座）相連。確保輸入電源的電壓范圍符合直流穩壓電源的要求，并注意接線的正確性和安全。

2. 設置輸出電壓：根據需要，通過電源上的控制面板、旋鈕或開關，設置所需的輸出電壓。確保將輸出電壓設置在設備或電路所需的范圍內。

3. 連接負載：將負載（即電路或設備）連接到直流穩壓電源的輸出端。確保連接正確、穩固，并注意負載的電流要求不超過電源的額定輸出電流。

4. 打開電源開關：將直流穩壓電源的電源開關打開，使其開始工作。

5. 監測輸出電壓：使用適當的測試儀器（如萬用表或示波器），監測并驗證直流穩壓電源的輸出電壓是否符合設定值，并確保穩定在設定范圍內。

6. 進行調整和調試：根據需要，可以進行輸出電壓的微調和校準，以確保輸出電壓的穩定性和準確性。

7. 使用和監測：使用直流穩壓電源供電給所需的設備或電路，并定期監測并檢查輸出電壓的穩定性和負載的工作狀態。

使用直流穩壓電源時應遵循相應的安全操作規程，確保正確地接線、操作和保養電源設備，以確保安全性和可靠性。
