反相電源的電路設計解析

在電子電路設計中，反相電源（Inverting Power Supply）通常是指輸出電壓與輸入電壓相位相反的電源。采用降壓穩壓器IC構建反相電源是一種常見做法，這樣的電源能夠?yàn)樨?fù)電壓供電的應用提供穩定、高效的能源。本文將介紹基于降壓穩壓器IC的反相電源設計的基本概念、工作原理。

首先，我們需要了解什么是降壓穩壓器IC。降壓穩壓器是一種DC-DC轉換器，它能夠?qū)⑤^高的輸入直流電壓轉換為較低的輸出直流電壓，并且保持輸出電壓的穩定。在反相電源的設計中，這類穩壓器可以搭配適當?shù)碾娐吩珉姼小㈦娙荨⒍O管和開關管等，實現從正電壓到負電壓的轉換。

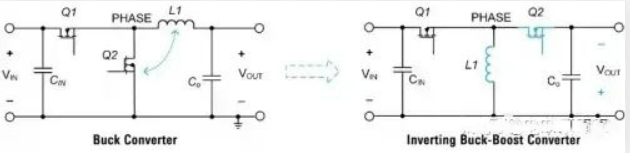

設計反相電源時，核心部分是降壓穩壓器IC，它通過PWM（脈寬調制）控制功率MOSFET（金屬氧化物半導體場效應晶體管）的開關來調節輸出電壓。當MOSFET關閉時，電感器儲存能量，并在MOSFET開通時釋放這些能量，經過整流（如肖特基二極管）和濾波（如電容器），產生所需的負電壓。

為了實現反相功能，需要在降壓穩壓器IC的基礎上添加一些額外的組件。一個典型的步驟是利用一個電荷泵（Charge Pump）或者變壓器來實現電壓極性的反轉。電荷泵通過電容對電壓進行倍增或反相，而變壓器則利用電磁感應原理來實現電壓的反轉和隔離。

在選擇降壓穩壓器IC時，需要考慮其最大輸出電流、輸入電壓范圍、輸出電壓精度以及效率等參數。高效率的穩壓器IC可以提高整個系統的能源利用率，減少發熱，延長設備壽命。此外，根據應用需求，還需要注意穩壓器的開關頻率、封裝類型和熱管理設計。

反相電源設計中的其他關鍵要素包括輸入和輸出濾波電容，它們負責降低噪聲并維持輸出電壓的穩定；還有散熱器，因?yàn)樵谌魏文芰哭D(zhuǎn)換過程中都會有熱量產生，所以適當?shù)纳嵩O(shè)計對于保持穩壓器長時間穩定工作至關重要。

在布線和PCB設計方面，需要確保高電流走線盡可能短且寬，以減小電阻和電感，防止電壓跌落和電磁干擾。而且，合理的地面布局能有效減少噪聲干擾，尤其是在敏感信號處理的應用中尤為重要。

最后，為了確保反相電源設計的可靠性，應該預留一定的安全裕度，并通過原型測試來驗證電路性能。考慮到實際應用中可能存在的輸入電壓波動、負載變化和溫度變化等因素，應選擇穩定性好、保護功能齊全的降壓穩壓器IC。
