主流精密電阻技術特點解析

前言

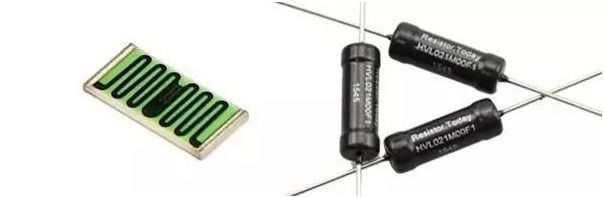

精密電阻：精密電阻往往和高精度電阻關聯到一起，精度代表電阻阻值的準確性，事實上這種準確性受很多因素的影響。這些影響阻值準確性的因素我們統稱為“應力”。應力來自很多方面，比如環境溫度的變化，電阻自身通電后產生的自熱，來自PCB的壓力或拉力，外部環境的濕氣，甚至是腐蝕性的氣體，還有比如焊接，脈沖，過載，靜電，輻射等等。所有上面提到的“應力”都會使電阻的阻值產生變化，就是說影響電阻的阻值精度，那么什么樣的電阻才是精密電阻？答案是穩定性和精確性并存的電阻。

1.精密厚膜電阻

通過對厚膜電阻漿料的持續改進，最精密的厚膜電阻技術已經可以做到±5ppm/°C的溫飄，甚至通過使用多個可以互相補償的厚膜電阻芯片最終達到±2ppm/°C的溫飄。其最高精度也可以達到±0.01%。在高壓高阻值高精密的應用中精密厚膜電阻是主流的技術。厚膜電阻的缺點是在低阻值的部分很難做到高精密低溫飄，噪聲指標也不好，長期穩定性一般都是比其他精密電阻差。

2.精密薄膜電阻

精密薄膜電阻的技術發展代表了可以被大量商用的精密電阻技術，也是目前最流行的精密電阻技術。通過長時間多層的膜層沉積，高精密的調阻和后期的篩選，最優的精密薄膜電阻可以達到±2ppm/°C的溫飄和±0.01%的精度，以及很好的長期穩定性。其缺點是功率做不大，低阻值部分指標不好，不抗靜電，功率系數差，很難滿足小批量的供貨，且不同批次的一致性不好。

3.精密金屬膜電阻

精密金屬膜電阻的各項指標和精密薄膜電阻類似，晶圓精密金屬膜電阻有被貼片精密薄膜電阻替代的趨勢，但插腳的精密金屬膜電阻仍然是主流的低成本的精密電阻技術。和精密薄膜電阻一樣，由于調阻會造成熱點效應，影響電阻的穩定性和可靠性。

4.精密線繞電阻

作為最早的精密電阻技術，高精密的線繞電阻溫飄可以做到±1ppm/°C, 且精度可以做到±0.001%，這是薄膜和厚膜電阻沒有辦法做到的。最好的精密線繞電阻其阻值可以做到接近50M，適合超精密高阻值的應用。由于其他電阻技術的發展，精密線繞電阻趨于被淘汰的邊緣，因為其價格昂貴，有電感等缺點。

5.精密箔電阻

雖然精密箔電阻早在1962年發明，截至目前他仍然是最精密的電阻技術，通過把鎳鉻合金黏貼在陶瓷基板上進行應力平衡，得到接近于零的溫飄，通過激光刻蝕電阻圖形以及調阻，可以得到高達±0.001%的精度。最好的箔電阻存儲6年阻值僅漂移±2ppm，抗靜電，無感無容，無熱點設計，低噪聲，低電壓系數。箔電阻的缺點是阻值做不了很高，最大尺寸的貼片電阻最高只能做到150K，最大尺寸的插腳電阻阻值最高只能做到2M。
