整流二極管的工作原理以及選型知識

工作原理：

整流二極管是利用PN結的單向導電特性，把交流電變成脈動直流電的半導體器件。選用整流二極管時，主要應考慮其最大整流電流、最大反向工作電流、截止頻率及反向恢復時間等參數。

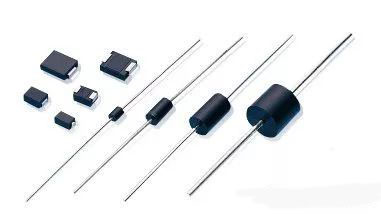

整流二極管

根據芯片工藝不同，反向恢復時間也不同，通常分為四大類：

1、普通整流二極管，反向恢復時間大于 500nS（納秒）；

2、快恢復整流二極管，反向恢復時間 150-500nS（納秒）；

3、高效率整流二極管，反向恢復時間 50-100nS（納秒）；

4、超快速整流二極管，反向恢復時間 15-35nS（納秒）

整流二極管細分：

按封裝分類有：SOD-123FL、SMAF、SMA、SMBF、SMB、SMC等；

按電流Io分為：1A,2A,3A,5A等；

按反向電壓VR有：50V,100V,200V,400V,600V,1000V等類型。

整流二極管的具體型號：

普通整流二極管GRD

1N4001W,1N4002W,1N4003W,1N4004W,1N4005W,1N4006W,1N4007WS1AF,S1BF,S1DF,S1GF,S1JF,S1KF,S1MF,S2AF,S2BF,S2DF,S2GF,S2JF,S2KF,S2MF,S3AF,S3BF,S3DF,S3GF,S3JF,S3KF,S3MF,S2ABF,S2BBF,S2DBF,S2GBF,S2JBF,S2KBF,S2MBF,S3ABF,S3BBF,S3DBF,S3GBF,S3JBF,S3KBF,S3MBF,S5ABF,S5BBF,S5DBF,S5GBF,S5JBF,S5KBF,S5MBF,S1A,S1B,S1D,S1G,S1J,S1K,S1M,S2A,S2B,S2D,S2G,S2J,S2K,S2MS2AB,S2BB,S2DB,S2GB,S2JB,S2KB,S2MB,S3AB,S3BB,S3DB,S3GB,S3JB,S3KB,S3MB,S3AC,S3BC,S3DC,S3GC,S3JC,S3KC,S3MCS5AC,S5BC,S5DC,S5GC,S5JC,S5KC,S5MC；

快恢復二極管,FR

FR101W,FR102W,FR103W,FR104W,FR105W,FR106W,FR107W,RS1AF,RS1BF,RS1DF,RS1GF,RS1JF,RS1KF,RS1MF,RS2AF,RS2BF,RS2DF,RS2GF,RS2JF,RS2KF,RS2MF,RS3AF,RS3BF,RS3DF,RS3GF,RS3JF,RS3KF,RS3MF,RS2ABF,RS2BBF,RS2DBF,RS2GBF,RS2JBF,RS2KBF,RS2MBF,RS3ABF,RS3BBF,RS3DBF,RS3GBF,RS3JBF,RS3KBF,RS3MBF,RS5ABF,RS5BBF,RS5DBF,RS5GBF,RS5JBF,RS5KBF,RS5MBF,RS1A,RS1B,RS1D,RS1G,RS1J,RS1K,RS1M,RS2A,RS2B,RS2D,RS2G,RS2J,RS2K,RS2M,RS2AB,RS2BB,RS2DB,RS2GB,RS2JB,RS2KB,RS2MB,RS3AB,RS3BB,RS3DB,RS3GB,RS3JB,RS3KB,RS3MB,RS3AC,RS3BC,RS3DC,RS3GC,RS3JC,RS3KC,RS3MC,RS5AC,RS5BC,RS5DC,RS5GC,RS5JC,RS5KC,RS5MC,

高效整流二極管,HERD

US1AW,US1BW,US1DW,US1GW,US1JW,US1KW,US1MW,US5AC,US5BC,US5DC,US5GC,US5JC,US5KC,US5MC,US1AF,US1BF,US1DF,US1GF,US1JF,US1KF,US1MF,US2AF,US2BF,US2DF,US2GF,US2JF,US2KF,US2MF,US3AF,US3BF,US3DF,US3GF,US3JF,US3KF,US3MF,US2ABF,US2BBF,US2DBF,US2GBF,US2JBF,US2KBF,US2MBF,US3ABF,US3BBF,US3DBF,US3GBF,US3JBF,US3KBF,US3MBF,US5ABF,US5BBF,US5DBF,US5GBF,US5JBF,US5KBF,US5MBF,US1A,US1B,US1D,US1G,US1J,US1K,US1M,US2A,US2B,US2D,US2G,US2J,US2K,US2M,US2AB,US2BB,US2DB,US2GB,US2JB,US2KB,US2MB,US3AB,US3BB,US3DB,US3GB,US3JB,US3KB,US3MB,US3AC,US3BC,US3DC,US3GC,US3JC,US3KC,US3MC,

超快恢復二極管UFR

ES1AW,ES1BW,ES1DW,ES1GW,ES1JW,ES1AF,ES1BF,ES1DF,ES1GF,ES1JF,ES2AF,ES2BF,ES2DF,ES2GF,ES2JF,ES3AF,ES3BF,ES3DF,ES3GF,ES3JF,ES2ABF,ES2BBF,ES2DBF,ES2GBF,ES2JBF,ES3ABF,ES3BBF,ES3DBF,ES3GBF,ES3JBF,ES1A,ES1B,ES1D,ES1G,ES1J,ES2A,ES2B,ES2D,ES2G,ES2J,ES2AB,ES2BB,ES2DB,ES2GB,ES2JB,ES3AB,ES3BB,ES3DB,ES3GB,ES3JB,ES3AC,ES3BC,ES3DC,ES3GC,ES3JC,ES5AC,ES5BC,ES5DC,ES5GC,ES5JC
