今天我們來說下,整流二極管的常見型號與作用,包括具體的參數,方便您選型,具體請看下方。

整流二極管就是專門用于電源電路中將交流電轉換成直流電的二極管,最重要的特性就是單方向導電性,在電路中,電流只能從二極管的正極流入,負極流出。

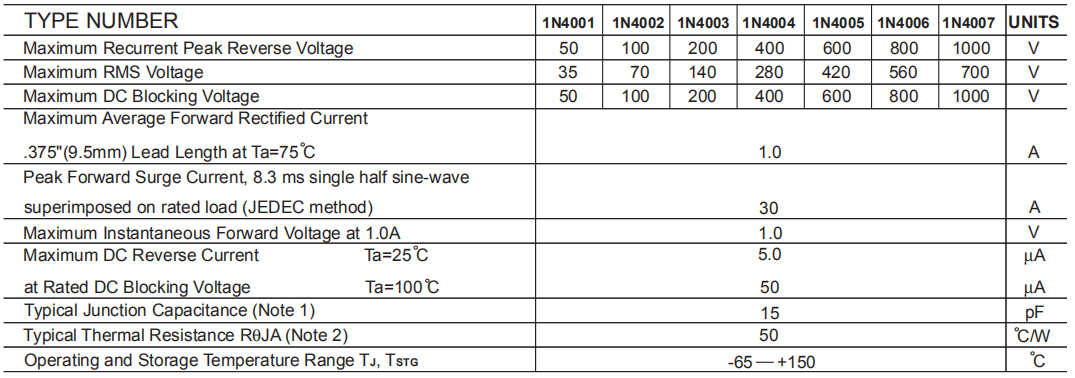

一、1安培,封裝;DO-41

1N4001、電流;1A、壓降;1.0V、電壓;50V

1N4004、電流;1A、壓降;1.0V、電壓;400V

1N4007、電流;1A、壓降;1.0V、電壓;1000V

二、1.5安培,封裝;DO-15

1N5391、電流;1.5A、壓降1.0V、電壓;50V

1N5395、電流;1.5A、壓降1.0V、電壓;400V

1N5399、電流;1.5A、壓降1.0V、電壓;1000V

三、2安培,封裝;DO-15

RL201、電流;2A、壓降1.0V、電壓;50V

RL204、電流;2A、壓降1.0V、電壓;400V

RL207、電流;2A、壓降1.0V、電壓;1000V

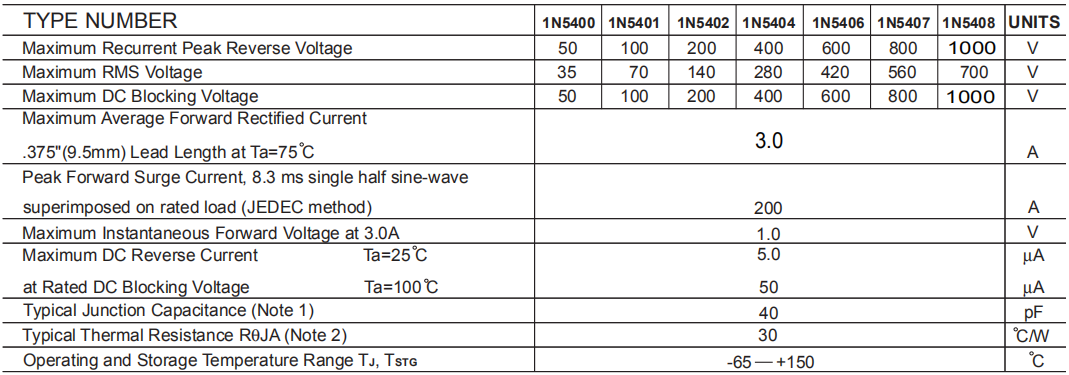

四、3安培,封裝;DO-27

1N5401、電流;3A、壓降1.0V、電壓;50V

1N5404、電流;3A、壓降1.0V、電壓;400V

1N5408、電流;3A、壓降1.0V、電壓;1000V

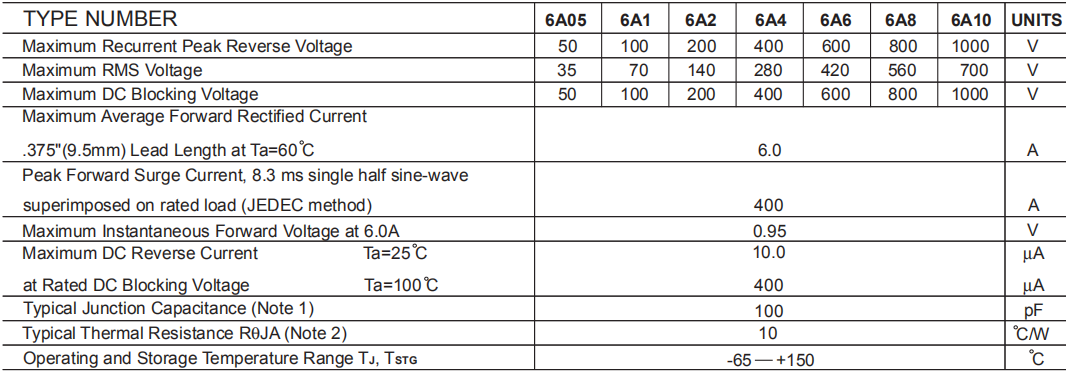

五、6安培,封裝;R-6

6A1、電流;6A、壓降1.0V、電壓;100V

6A4、電流;6A、壓降1.0V、電壓;400V

6A10、電流;6A、壓降1.0V、電壓;1000V

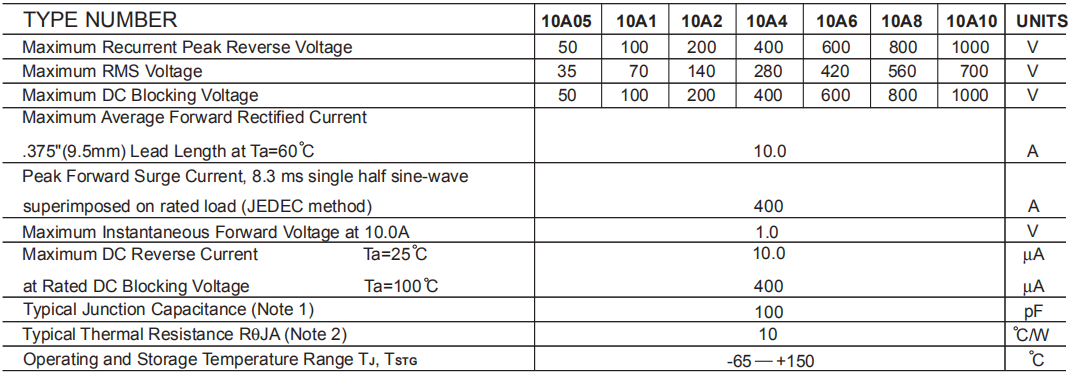

六、10安培,封裝;R-6

10A1、電流;10A、壓降1.0V、電壓;100V

10A4、電流;10A、壓降1.0V、電壓;400V

10A10、電流;10A、壓降1.0V、電壓;1000V

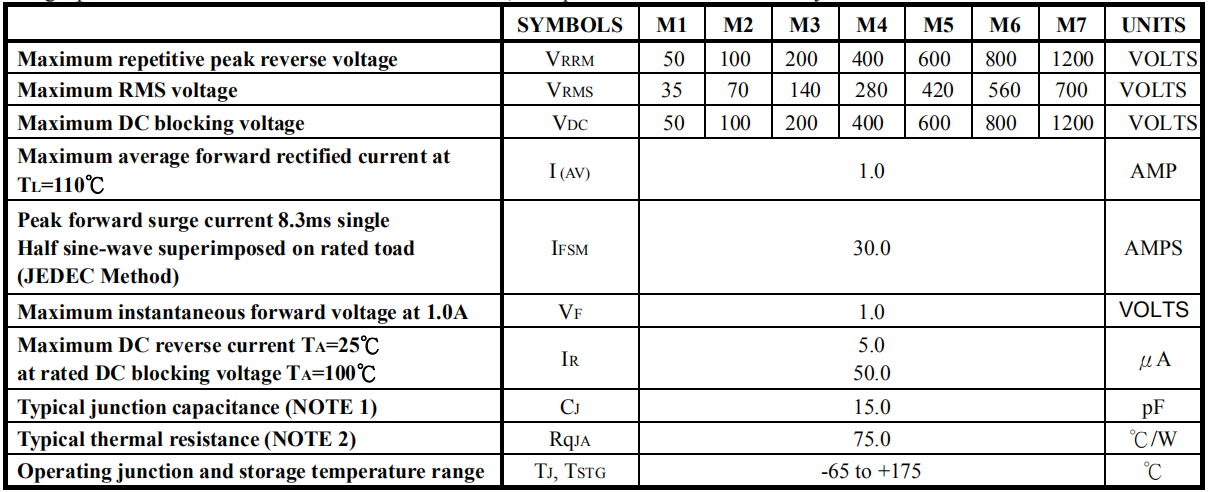

七、1安培,貼片封裝;DO-214AC/SMA

M1、電流;1A、壓降;1.0V、電壓;50V

M4、電流;1A、壓降;1.0V、電壓;400V

M7、電流;1A、壓降;1.0V、電壓;1000V

八、2安培,貼片封裝;DO-214AC/SMA

S2B、電流;2A、壓降1.0V、電壓;50V

S2G、電流;2A、壓降1.0V、電壓;400V

S2M、電流;2A、壓降1.0V、電壓;1000V

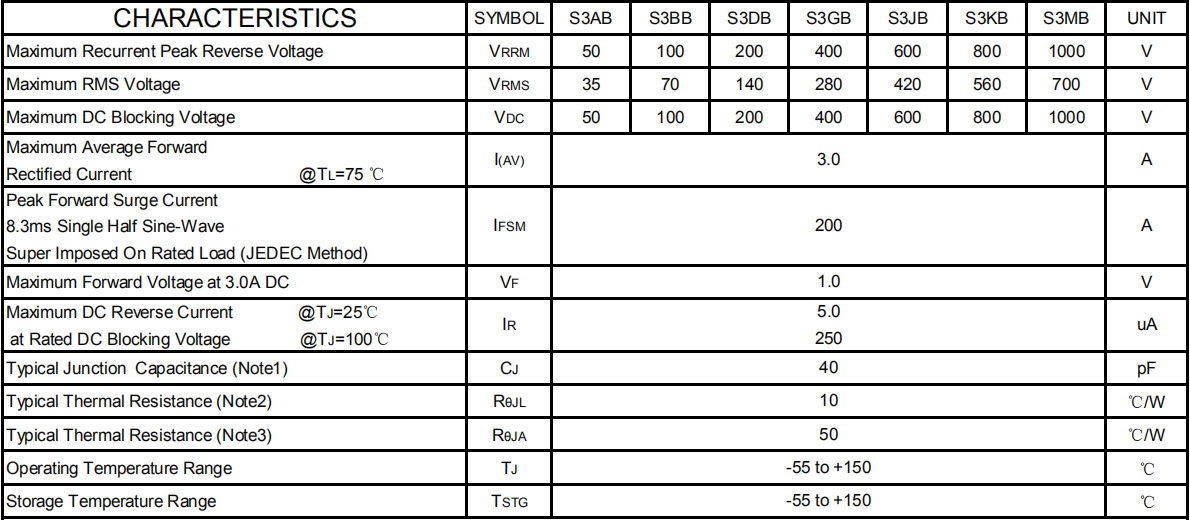

九、3安培,貼片封裝;DO-214AA/SMB

S3B、電流;3A、壓降1.0V、電壓;50V

S3G、電流;3A、壓降1.0V、電壓;400V

S3M、電流;3A、壓降1.0V、電壓;1000V

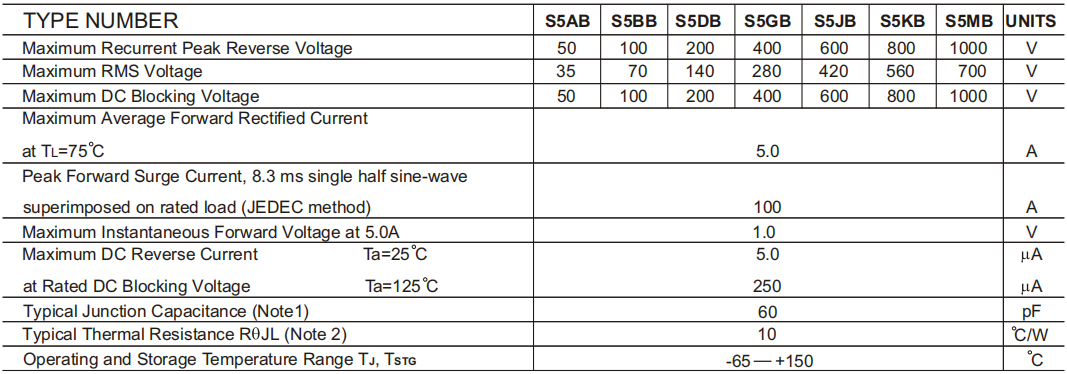

十、5安培,貼片封裝;DO-214AA/SMB

S5B、電流;3A、壓降1.0V、電壓;50V

S5G、電流;3A、壓降1.0V、電壓;400V

S5M、電流;3A、壓降1.0V、電壓;1000V
