柵極-源極電壓產生的浪涌介紹

MOSFET和IGBT等功率半導體作為開關元件已被廣泛應用于各種電源應用和電力線路中。其中，SiC MOSFET在近年來的應用速度與日俱增，它的工作速度非常快，以至于開關時的電壓和電流的變化已經無法忽略SiC MOSFET本身的封裝電感和外圍電路的布線電感的影響。特別是柵極-源極間電壓，當SiC MOSFET本身的電壓和電流發生變化時，可能會發生意想不到的正浪涌或負浪涌，需要對此采取對策。在本文中，將對相應的對策進行探討。

什么是柵極－源極電壓產生的浪涌？

右側的電路圖是在橋式結構中使用SiC MOSFET時最簡單的同步升壓（Boost）電路。在該電路中，高邊（以下稱“HS”）SiC MOSFET與低邊（以下稱“LS”）SiC MOSFET的開關同步進行開關。當LS導通時，HS關斷，而當LS關斷時，HS導通，這樣交替導通和關斷。

由于這種開關工作，受開關側LS電壓和電流變化的影響，不僅在開關側的LS產生浪涌，還會在同步側的HS產生浪涌。

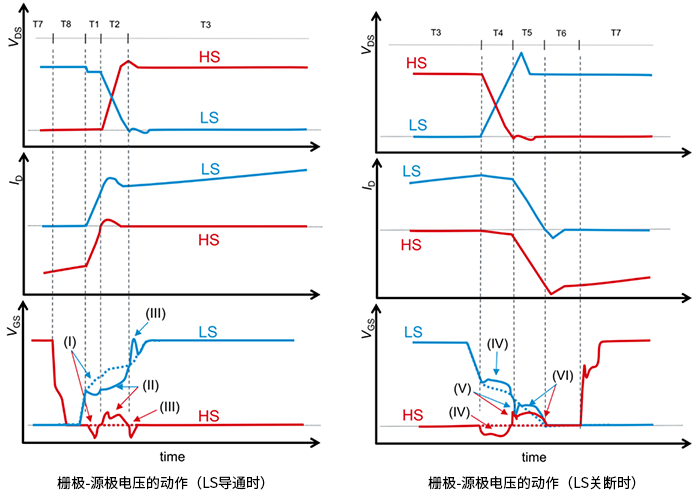

下面的波形圖表示該電路中LS導通時和關斷時的漏極－源極電壓（VDS）和漏極電流（ID）的波形，以及柵極－源極電壓（VGS）的動作。橫軸表示時間，時間范圍Tk（k=1～8）的定義如下：

T1: LS導通、SiC MOSFET電流變化期間

T2: LS導通、SiC MOSFET電壓變化期間

T3: LS導通期間

T4: LS關斷、SiC MOSFET電壓變化期間

T5: LS關斷、SiC MOSFET電流變化期間

T4～T6: HS導通之前的死區時間

T7: HS導通期間（同步整流期間）

T8: HS關斷、LS導通之前的死區時間

在柵極－源極電壓VGS中，發生箭頭所指的事件（I）～（IV）。每條虛線是沒有浪涌的原始波形。這些事件是由以下因素引起的：

事件(I)、(VI) → 漏極電流的變化（dID/dt）

事件(II)、(IV) →漏極－源極電壓的變化（dVDS/dt）

事件(III)、(V) →漏極－源極電壓的變化結束
