單管放大電路的工作原理介紹

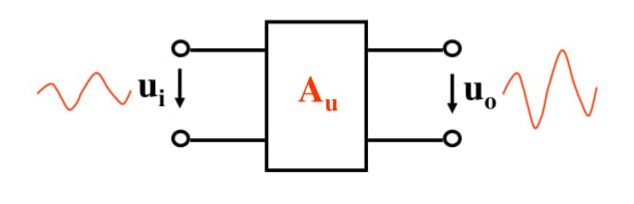

電子學中放大的目的是將微弱的變化信號放大成較大的信號。這里所講的主要是電壓放大電路。電壓放大電路可以用有輸入口和輸出口的四端網絡表示，如圖。

單管放大器是一種簡單的電子電路，它使用一個單獨的放大管來放大信號。它們可以用于音頻、視頻和通信信號的放大，并可以用于放大模擬或數字信號。

單管放大器可以以多種不同的方式工作，可以以單端、雙端或差分模式工作。它們還可以用于過載保護，可以確保信號不會受到外部干擾。它們還可以用于改變信號的頻率或相位，以及改變信號的功率。

單管放大電路的基本工作原理：

靜態（Vi=0，假設工作在放大狀態）分析，又稱直流分析，計算三極管的電流和極間電壓值，應采用直流通路（電容開路）。

基極電流： IB=IBQ=（VCC-VBEQ）/Rb

集電極電流： IC=ICQ=βIBQ

集-射間電壓： VCE=VCEQ=VCC-ICQRc

單管放大電路在靜態情況下，溫度上升引|起IC增加，由于基極電位VB基本固定，該電流增量通過Re產生負反饋，迫使IC自動下降，使Q點保持穩定。Re愈大，負反饋作用愈強，穩定性也愈好。

但Re過大，輸出的動態范圍（OVCE）變小，易引起失真。Rb1、Rb2愈小， VB愈穩定。但它們過小將使放大能力下降。工程設計時，應綜合考慮電阻阻值的影響。

單管放大器通常用于放大音頻、視頻和通信信號，可以提高信號的強度，使信號更清晰和更強。它們還可以用于調節信號的頻率或相位，以及改變信號的功率。此外，它們還可以用于過載保護，以防止信號受到外部干擾。

單管放大器的參數調整通常包括調節電壓、電流和阻抗，以確保放大器能夠正確地放大信號。另外，還可以調整放大器的頻率響應，以及調整信號的增益和色彩響應。另外，還可以調整放大器的過載保護，以防止信號受到外部干擾。

調節靜態工作點主要就是調節電壓Uce。首先要知道哪些量是你已經知道的，如果電阻Rc，Re的大小已經定了，就調節可變電阻R1，通過改變Ic的大小來調節Uce的大小。如果偏置電阻的大小已經確定，就可以通過改變Rc或Re來調節電壓Uce。

單管放大器的基本類型有簡易放大器、多級放大器、單端放大器、差分放大器、反饋放大器、混合放大器等。簡易放大器是最簡單的放大器，多級放大器是將多個單管放大器連接在一起，單端放大器是在一個單管放大器上加入一個電容器，差分放大器是在兩個單管放大器上加入一個電容器，反饋放大器是將放大器的輸出連接回其輸入，混合放大器是將兩種不同的放大器組合在一起使用。
