正負穩壓電源的電路設計原理介紹

在正常情況下很難找到一個標準的正負電源，就連使用的電池電壓都是正的，如果找到一個負電源那真是很難，而又會經常會用到正負電源，這時候就得想辦法得到一個正負電源了，下面說了一個辦法可以輕松制作一個正負5v的穩壓電源。

看下設計原理圖

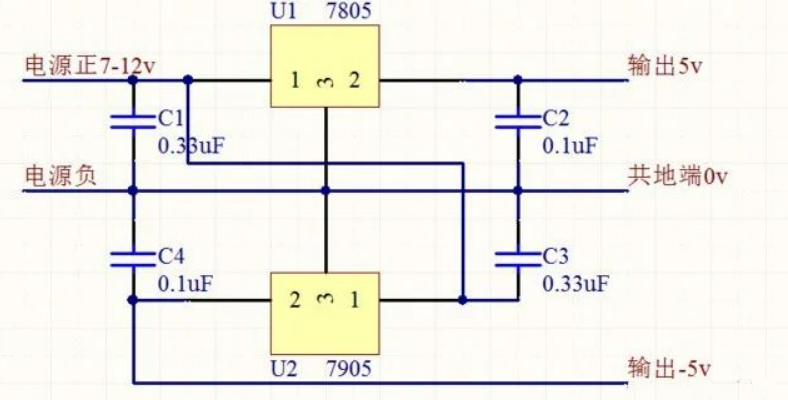

正負穩壓電源原理圖

由上圖可以看出這款正負穩壓電源所使用元件有三端穩壓器7805和7905，兩個0.1uf電容還有兩個0.33uf電容，就這些元件不算多吧，電源的輸入電壓最好在7-10v之間，輸入12v的電源也沒關系，可以正常使用。

我們重點說一下三端穩壓器7805和7905，這是兩種相互對立的穩壓器，前者7805是穩定正5v的穩壓器，而后者7905是穩定負5v的穩壓器，這兩個我們綜合利用起來就可以設計一個正負5v的穩壓器。

我們這款穩壓器的輸出電流大概在1.5A以下，因此我們這個穩壓電源的最大功率為7.5W，對于一般的電流足夠我們使用了，如果你想要更大的電流可以通過加入三極管增大輸出電流，想擴展的朋友可以去擴展。

原理圖中我們可以看到三端穩壓器有三個引腳，我也分別給了編號，如果大家沒看懂可以參考下面這個原理圖找到對應的引腳。

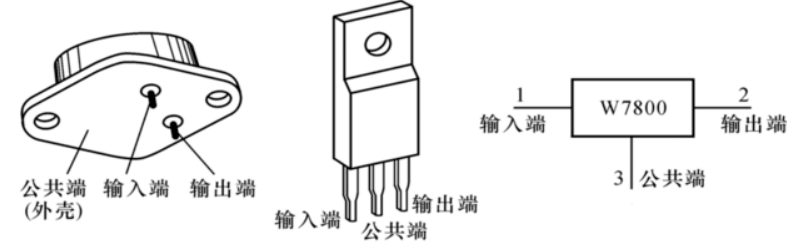

引腳圖

這個電路我們實現了正負5v電源的設計，如果你想設計12v的電源其實這個電路也是可以的，我們只需要更換一下三端穩壓器就可以了，12v的電源我們可以選用7812和7912只需把這兩個穩壓器更換掉圖上的兩個就可以了。

當然也不限于這兩種，78和79系列的有很多，我們大家可以根據自己的需要進行選擇，但是記得輸入電壓要比輸出電壓大于等于2v。
