基于TL431的可調直流穩壓電源電路介紹

TL431是一種并聯穩壓集成電路，基本電路及高精度可調直流穩壓電源電路。

TL431在很多應用中可以用它代替齊鈉二極管，例如，數字電壓表，運放電路、可調壓電源、開關電源等。其性能好，價格低，因此廣泛應用于各種穩壓電路中。

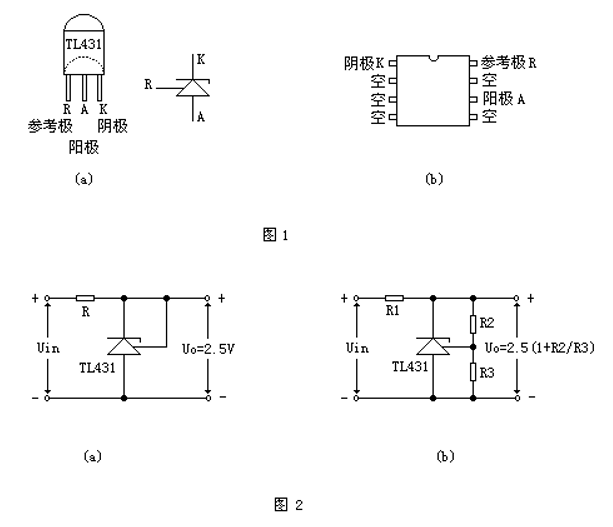

TL431其封裝形式與塑封三極管9013等相同，如圖1a所示。同類產品還有圖1d所示的雙直插外形的。如下圖1

TL431可等效為一只穩壓二極管，基本連接方法如圖2所示。圖2a可作2.5基準源，圖2b作可調基準源，電阻R2和R3輸出電壓的電系為: Uo十2.5(1十R2/R3)Ⅴ。

TL431集成片的主要參數為: 1.最大輸出電壓為37v，2.最大工作電流150mA，3.內基準電壓2.5v，4.輸出電壓范圍為2.5v一30v。其個小，能力大。

下面2例TL431集成電路應用的精準穩壓源電路，如圖3，圖4

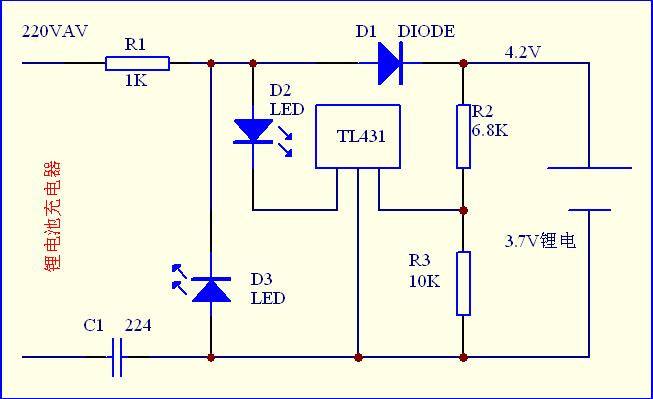

圖3，3.7v鋰電池充電電路

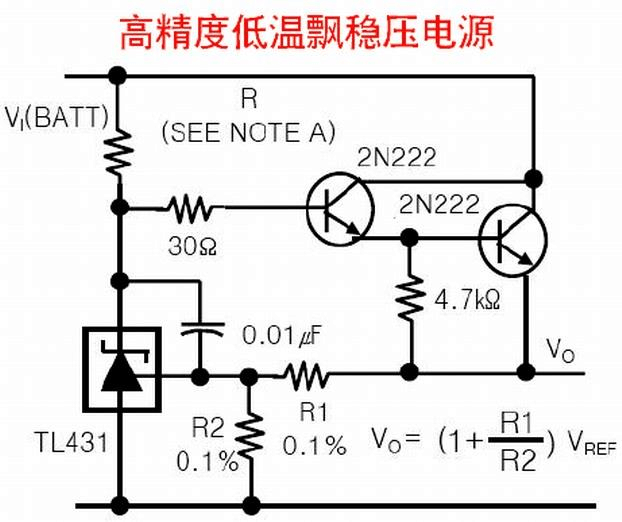

圖4，高精度低溫飄穩壓電源

TL431集成電路個小價廉，做各種穩壓電源和數字電壓表電路簡單而又精準、實效。
