來源：壹芯微 發布日期
2021-04-15 瀏覽：-音質至上的場效應管功率放大器電路圖解
本文介紹一款號稱采用進口原裝器件裝制的燒級功放電路，效果非凡。初聽時，不覺有些小視。在功放中，以線路如何先進、音質如何上乘，而自我標榜者，不乏有之。但拿到此板后，才知有些“輕敵”，整個線路板布局較為考究，進口五色環金屬膜電阻，清一色的VMOS-FET場效應管穩坐板上，頗有大家風范。現介紹給廣大的音響愛好者，希望能力您的不懈的追求提供一點幫助。

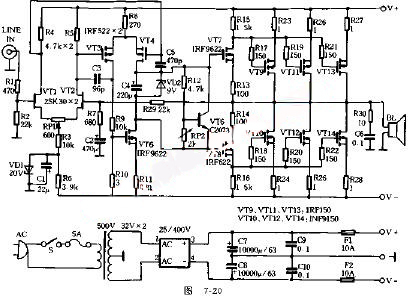

電路原理如圖中所示。從圖中可以看出這是一部全VMOS-FET場應管功率放大器。由于采用了3對大功率效應管組成推挽電路。所以輸出功率可達125W，整個電路的失真卻在0.01%以下。
本電路的中點電位器通過RP1調整0V正負50MV；調RP2使功放管的靜態電流為500MA即可。整機的電路增益約為31倍。電路中所用到場效應管的指標如下：TRF522、8522：7A 100V40W、TO-220封裝；IRF150、9150：40A 110V150W、TO-3封裝。
